연료전지 열교환 패키지는 연료전지의 발전과정에서 발생되는 열에너지를 회수하여, 축열조에 저장하였다가 열사용 부하에 맞추어 온수를 공급하는 열교환 패키지 입니다.
FXP는 연료전지 운전 시 발생하는 열을 회수해 연료전지가 원활하게 발전할 수 있도록 돕고, 회수한 열을 저장하여 사용자가 원하는 시간에 온수를 사용할 수 있도록 공급하는 시스템입니다. 제어기, 발열 열교환기, 축열조, 급탕 열교환기로 구성되며 공장에서 패키지 형태로 사전 제작됩니다. 현장에서는 입출구 배관만 연결하면 모든 시공이 완료되고, 일반시공 설치 면적 대비 70% 이하의 면적을 차지합니다. 소용량사업에 특화된 s-FXP와 대규모사업에 특화된 p-FXP 중 용량에 따라 선택해 사용할 수 있으며, soFC와 pemFC 등 열교환이 필요한 연료전지에 모두 적용합니다.
패키지 형태로 공장에서 사전 제작되어, 현장에서는 입출구 배관만 연결하면 모든 시공이 완료됩니다. 접속구는 HWS·HWR·FEED·DRAIN·FCS·FCR·FC FEED로 표준화되어 있습니다.

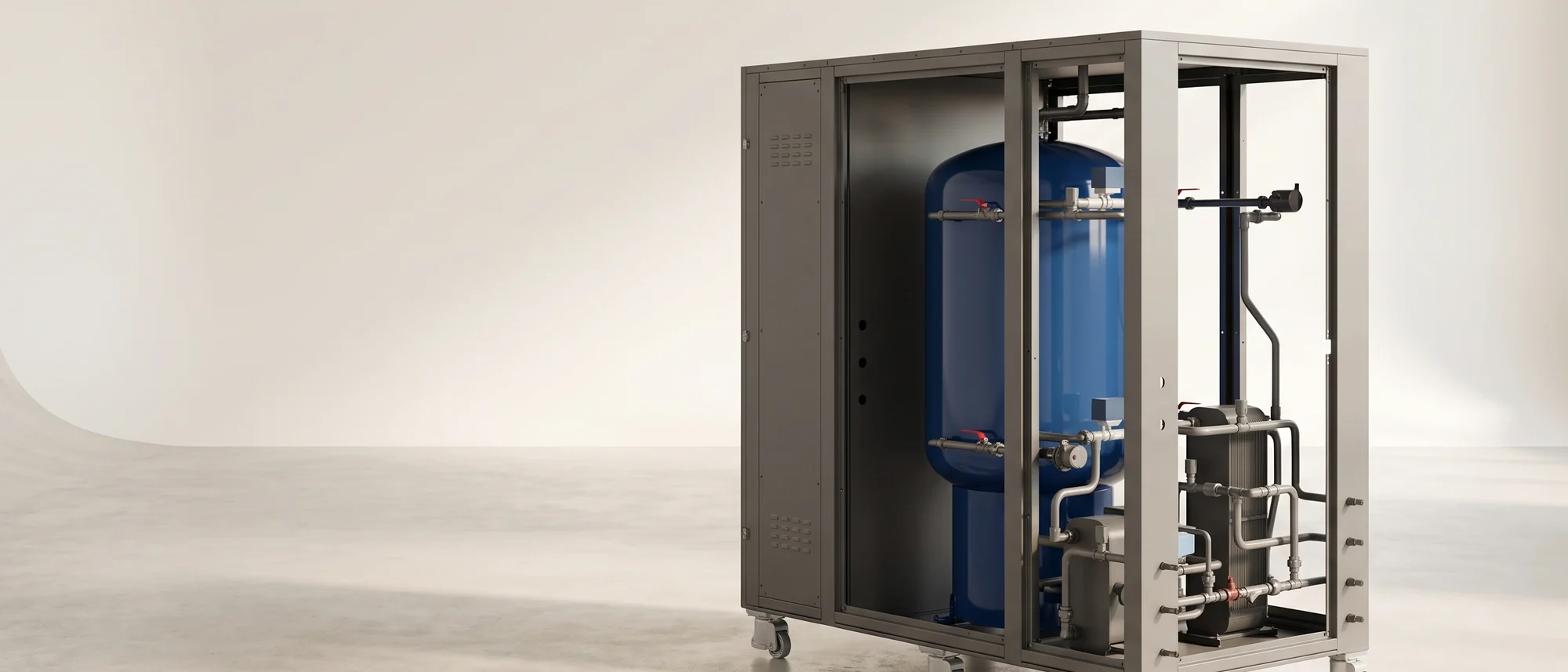

일반시공 설치 면적 대비 70% 이하의 설치 면적을 차지합니다. s-FXP는 870 × 1,660 × 1,640 mm, p-FXP는 2,530 × 4,000 × 3,550 mm 크기로 제작됩니다.
완제품의 형태로 각 부품이 표준화되어 있어 유지보수가 용이합니다. 장한기술㈜은 모든 구성품을 직접 설계 및 제작하고, 연료전지를 구성하는 모든 기자재의 수리 및 보수를 직접 처리합니다.
소용량사업에는 연료전지 단독 구성형 s-FXP(대응 용량 8 kW, 열용량 6,880 kcal/h, 축열조 0.24 ton), 대규모사업에는 연립 구성형 p-FXP(대응 용량 100 kW, 열용량 120,000 kcal/h, 축열조 1~6 ton)를 적용합니다.
s-FXP는 주펌프로 구성되며, p-FXP는 주펌프 및 예비펌프로 구성됩니다. 축열조 재질은 STS304, 열교환기 재질은 STS316L입니다.
soFC, pemFC 등 열교환이 필요한 연료전지에 모두 적용 가능합니다. 설계 압력은 연료전지 측 5 kg/cm², 사용자 측 10 kg/cm² 사양입니다.
연료전지 시스템은 수소와 산소의 전기화학적 반응을 통해 전기에너지와 열에너지를 생산하는 시스템이며, 비연소방식 발전으로 유해물질(Sox, Nox, dust 등)을 배출하지 않는 청정 에너지원입니다. FXP는 이 과정에서 발생하는 열을 회수해 연료전지가 원활하게 발전할 수 있도록 돕고, 회수한 열을 축열조에 저장하였다가 사용자가 원하는 시간에 온수로 공급합니다.
수소와 산소의 전기화학적 반응으로 전기에너지와 열에너지를 생산합니다. 발전 과정에서 발생한 열이 FXP로 전달됩니다.
연료전지 측 냉각수 회로(FCS·FCR)에서 열을 회수합니다. 축열운전은 65℃로 축열조에 저장하고, 방열운전은 65℃ → 20℃ 조건입니다.
회수한 열을 온수로 저장합니다. 용량은 s-FXP 0.24 ton, p-FXP 1~6 ton이며 재질은 STS304입니다.
PID 제어로 사용자 측에 온수를 공급합니다. 급탕운전 설계 온도는 15℃ → 55℃, 사용자 측 설계 압력은 10 kg/cm²입니다.
s-FXP controller가 온도센서 T1~T4, 축열조 센서(TS, L1, T5, T6), 펌프(P1)와 연계해 시스템을 제어합니다.

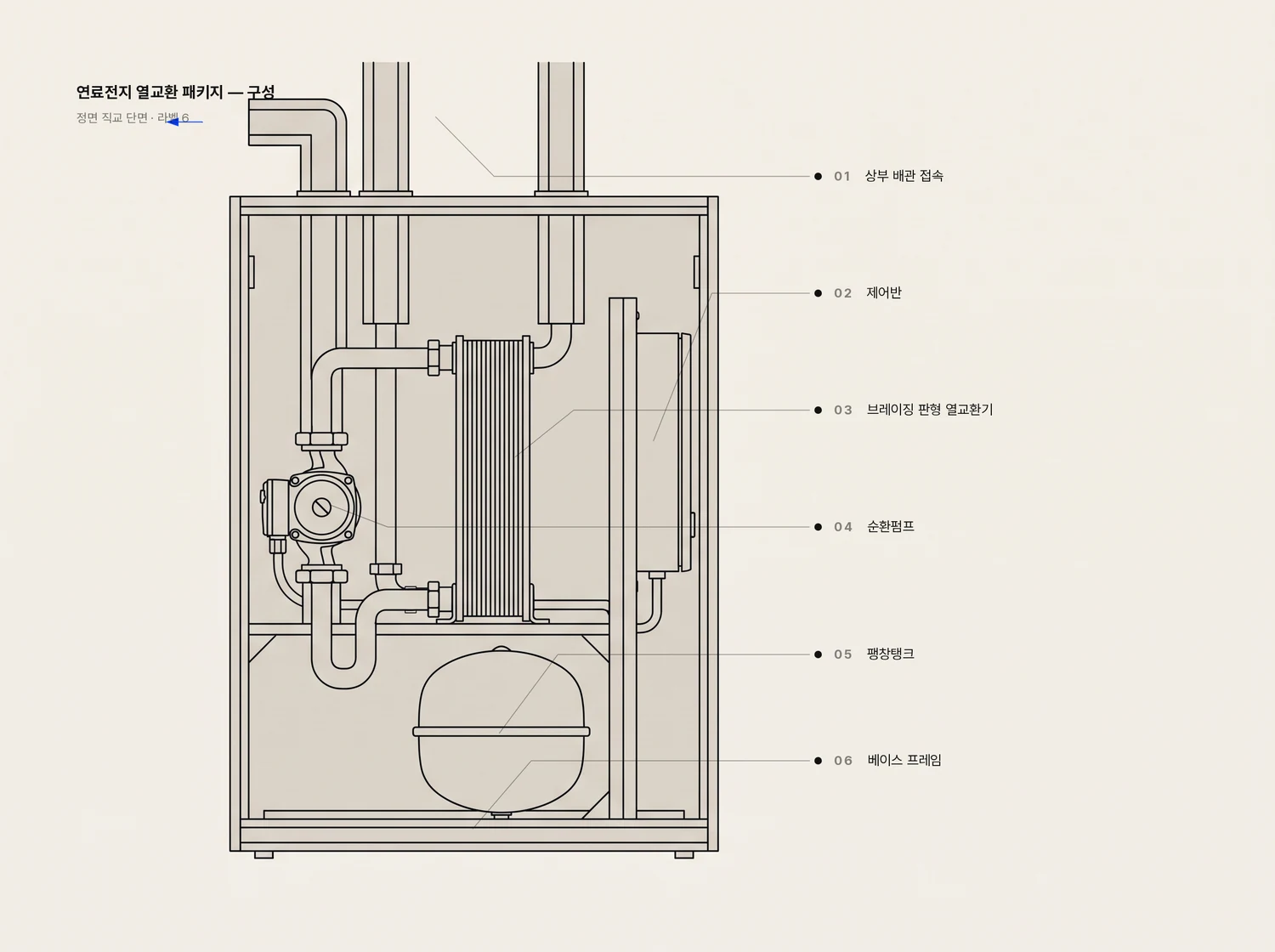

| 설계 온도 (연료전지 측) 축열운전 | 65℃ 축열조 저장 |
|---|---|
| 설계 온도 (연료전지 측) 방열운전 | 65℃ → 20℃ |
| 설계 온도 (사용자 측) 급탕운전 | 15℃ → 55℃ |
| 설계 압력 (연료전지 측) | 5 kg/cm² |
| 설계 압력 (사용자 측) | 10 kg/cm² |
| 전원 | 삼상 / 380V / 60Hz, 단상 / 220V / 60Hz |
| 축열조 재질 | STS304 |
| 열교환기 재질 | STS316L |
| 펌프 구성 | s-FXP 주펌프 / p-FXP 주펌프 및 예비펌프 |
| 구분 | 구분(세부) | 내용 |
|---|---|---|
| 설계 온도 | 연료전지 측 | 축열운전 : 65℃ 축열조 저장 |
| 설계 온도 | 연료전지 측 | 방열운전 : 65℃ → 20℃ |
| 설계 온도 | 사용자 측 | 급탕운전 : 15℃ → 55℃ |
| 설계 압력 | 연료전지 측 | 5 kg/cm² |
| 설계 압력 | 사용자 측 | 10 kg/cm² |
| 전원 | — | 삼상 / 380V / 60Hz, 단상 / 220V / 60Hz |
| 번호 | 구성 부품 |
|---|---|
| 1 | THERMAL STORAGE |
| 2 | PLATE HEAT EXCHANGER (RH) |
| 3 | PLATE HEAT EXCHANGER (HW) |
| 4 | DC PUMP (RH) |
| 5 | DC PUMP (HW) |
| 6 | AUTO CONTROL VALVE |
| 7 | CONTROL & DISPLAY |
| 표기 | 설명 |
|---|---|
| HWS | HOT WATER SUPPLY |
| HWR | HOT WATER RETURN |
| FEED | TAP WATER INLET |
| DRAIN | WATER DRAIN |
| FCS | FC-COOLANT SUPPLY |
| FCR | FC-COOLANT RETURN |
| FC FEED | FC-TAP WATER OUTLET |
| 모델 | 연료전지 대응 용량kW | 구성 형식 | 열용량kcal/h | 유량 / 양정 (연료전지 측)LPM / m | 유량 / 양정 (사용자 측)LPM / m | 축열조 용량ton | 사이즈 (W × D × H)mm |
|---|---|---|---|---|---|---|---|
| s-FXP | 8 | 연료전지 단독 구성형 | 6,880 | 2.5 / 6.5 | 2.8 / 6.3 | 0.24 | 870 × 1,660 × 1,640 |
| p-FXP | 100 | 연료전지 연립 구성형 | 120,000 | 100 / 11 | 100 / 8 | 1~6 | 2,530 × 4,000 × 3,550 |
축열조 재질 : STS304 · 열교환기 재질 : STS316L · 펌프 (예비) 구성 : s-FXP는 주펌프로 구성되며, p-FXP는 주펌프 및 예비펌프로 구성된다.
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
