부스터펌프 시스템은 자동급수 가압장치로써 저수조의 물을 흡입하여 급수 또는 급탕의 용도로 사용됩니다. 원심펌프와 입출구 배관, 제어반 및 격막식 압력탱크로 구성되는 펌프 시스템입니다.

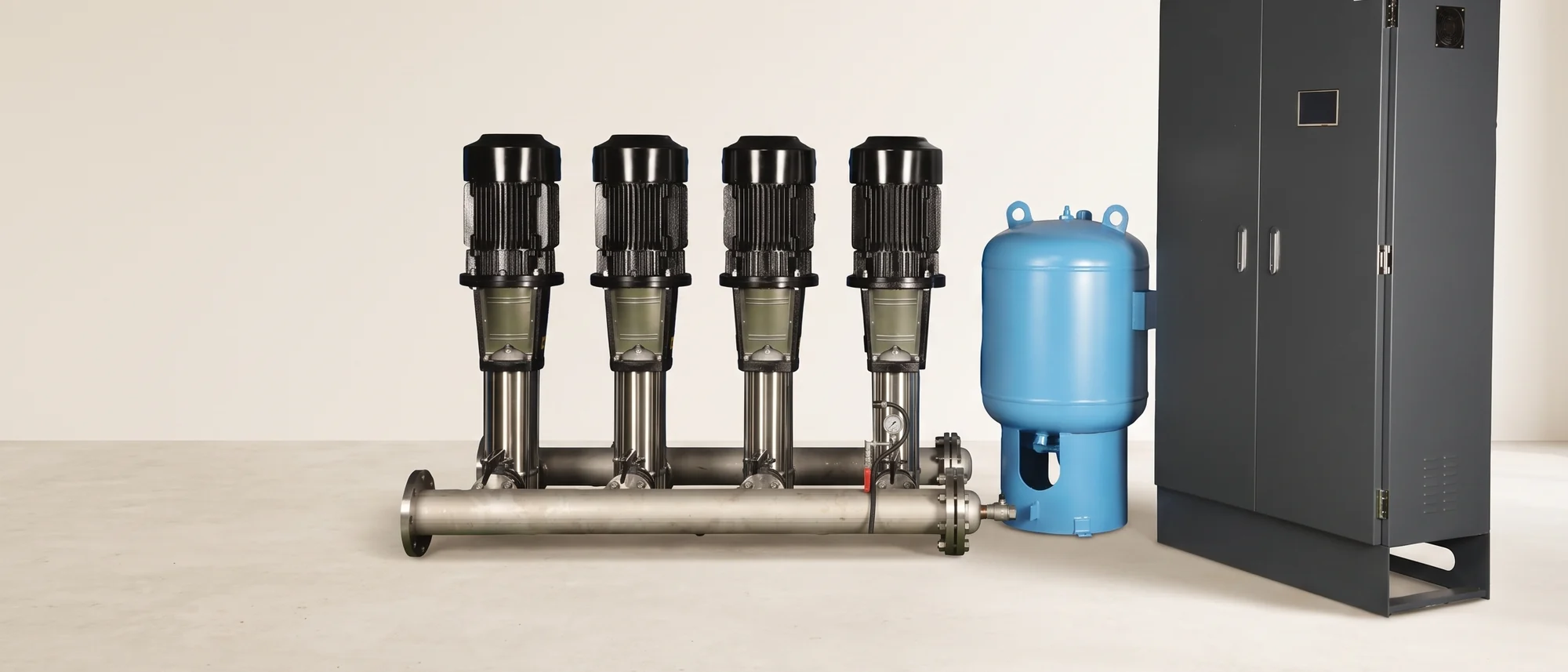

부스터펌프시스템은 원심펌프와 입출구 배관, 제어반 및 격막식 압력탱크로 구성되어 있으며 주로 2~5대의 펌프를 조합하여 제작합니다. 필요 급수량에 따라 펌프의 대수와 회전수를 조절하여 원하는 압력으로 물을 공급합니다. 인버터 구성 방식에 따라 싱글인버터 방식의 JBPs 와 개별인버터 방식의 JBPf 두 형식으로 나뉘며, 제품 규격표의 치수는 두 형식의 값을 함께 표기합니다. 부스터펌프 전용 컨트롤러와 7인치·10인치 터치스크린을 적용하고, 위생안전기준을 만족하는 KC인증 제품으로 공급합니다. 장한기술은 건물의 안정적인 급수 사용을 위하여 국내 최초로 부스터 펌프시스템을 도입하였습니다.
인버터 1대로 펌프군을 제어하는 싱글인버터 방식입니다. 모델명의 s 가 이 형식을 뜻하며, 규격표 치수 표기에서 슬래시 앞의 값이 JBPs 치수입니다.
펌프마다 인버터를 두는 개별인버터 방식입니다. 모델명의 f 가 이 형식을 뜻하며, 규격표 치수 표기에서 슬래시 뒤의 값이 JBPf 치수입니다.
펌프의 대수와 제어 방식 확인이 가능하며 최대 6대 운전 펌프 제어가 가능합니다. 각 펌프의 구동률, 소비전력, 누적시간 등 정보도 확인할 수 있습니다.
교번운전 방식을 지원하며, 펌프가 일정시간동안 운전되지 않을 경우 펌프 내부의 고착 및 공기 정체로 인한 고장을 방지하는 기능을 갖고 있습니다.
펌프가 일정시간 정지된 상태로 있을 경우 겨울철 동파 방지를 위하여 펌프를 가동합니다. 정전 후 전원이 복구되면 자동으로 운전을 복귀하여 급수를 공급합니다.
배관 마찰 손실을 고려한 압력 손실 보상기능이 있어 펌프 운전 대수에 따라 원활한 급수 압력을 제공합니다. 인버터 가감속 시간과 정지유량도 표시합니다.
전력상황이 불안정할 경우 설계 최대용량보다 낮게 운전하여 펌프의 고장을 방지합니다.
펌프 모터가 수직 연결되어 설치공간을 최소화하고, 구조가 간단하며 저소음으로 운전합니다. 유체와 접촉하는 부분은 스테인레스 스틸로 제작한 고효율 인증제품입니다.
간편한 메카니컬 씰 교체로 유지보수가 용이합니다. 압력탱크 격막은 분해·조립이 가능한 블래더 형식이며 부틸고무(IIR)를 사용합니다.
7인치 또는 10인치 터치스크린을 적용하며, 외부 기동/정지 접점과 RS-485 통신을 통한 원격 운전, 인터넷 제어 및 Modbus 를 통한 BAS 지원이 가능합니다.
저수조탱크의 물을 흡입 합류관을 거쳐 원심펌프가 흡입하고, 토출 합류관으로 가압 공급합니다. 토출측 압력 센서가 읽은 압력을 컨트롤 판넬이 받아 펌프의 운전 대수와 회전수를 조절하며, 격막식 압력탱크가 소유량 구간의 압력 변동과 기동 회수를 흡수합니다.
저수조탱크에서 나온 물을 각 펌프로 분배하는 흡입 합류관입니다. 구성품 번호 1 에 해당합니다.
2~5대를 조합해 설치하는 원심 입형다단펌프입니다. 구성품 번호 3 에 해당하며 대수와 회전수를 조절해 필요 압력을 만듭니다.
각 펌프의 토출을 합류시켜 급수 계통으로 보내는 토출 합류관입니다. 구성품 번호 2 에 해당합니다.
격막식 압력탱크로 소유량 구간의 압력 변동을 흡수하고 펌프의 기동 회수를 제한합니다. 구성품 번호 4 에 해당합니다.
부스터펌프 전용 컨트롤러와 터치스크린 HMI 로 운전을 제어합니다. 구성품 번호 5 에 해당합니다.
계통도에는 Discharg Pressure Sensor 와 Dry Running Protection Device 가 표기되어 있습니다.
| 입력전원 | 삼상 380 / 440V, 60Hz |
|---|---|
| 출력전원 | 삼상 380 /440 V |
| 정격용량 | 2.2kW / 3.75kW / 5.5kW / 7.5kW / 11.5kW / 15kW / 22kW / 30kW |
| 정격전류 | 5A / 7.2A / 10.5A / 13.9A / 21A / 28A / 41A / 56A |
| 펌프 구성 | 입형다단펌프 2~5대 조합 (제어는 최대 6대) |
| 펌프 유량(Q) | 1~140㎥/h |
| 펌프 양정(H) | 10~260m |
| 펌프 회전속도 | 3550rpm |
| 펌프 사용온도 | -20℃~120℃ |
| 압력탱크 격막형식 | 블래더 (분해/조립 가능) |
| 압력탱크 격막재질 | 부틸고무(IIR) |
| 압력탱크 색상 | 청색 (PRIMER + ENAMEL COATING) |
| 압력탱크 최고연속사용온도 | 95℃ |
| 압력탱크 표준재질 | SS400, KS D 3503 (5.4kg/㎠G, 9.0kg/㎠G) / SA516-70, KS D 3560 (14.4kg/㎠G, 18.0kg/㎠G) |
| 제어 화면 | 7인치 / 10인치 터치스크린 HMI |
| 통신 | RS-485 · Modbus (BAS 연동) · 인터넷 제어 · 외부 기동/정지 접점 |
모델명은 'JBPs 3 L1005' 형식입니다. ① 시스템 종류 (S: 싱글인버터, f: 개별인버터), ② 펌프 대수, ③ 펌프 모델 순으로 표기합니다. 압력탱크는 펌프의 기동제한 회수(N) → 탱크의 유효수량(Vw) → 팽창탱크 유효용량 계수(A.F) → 팽창탱크 용량(Vt) 의 4단계로 선정하며, 기준은 한국설비기술협회(단체표준) SPS-KARSE B 0052-1938:2012 입니다.
A.F = 1 - (1.033 + Pi) / (1.033 + Pf)Pi : 펌프 정지압력(kgf/㎠) = 펌프운전(설정)압력 + 0.5Pf : 펌프 재기동압력(kgf/㎠) = 펌프운전(설정)압력 - 0.5Vt = Vw / A.F| 구분 | JBPs/JBPf |
|---|---|
| 입력전원 | 삼상 380 / 440V, 60Hz |
| 출력전원 | 삼상 380 /440 V |
| 정격용량 | 2.2kW / 3.75kW / 5.5kW / 7.5kW / 11.5kW / 15kW / 22kW / 30kW |
| 정격전류 | 5A / 7.2A / 10.5A / 13.9A / 21A / 28A / 41A / 56A |
정격용량과 정격전류는 좌→우 1:1 대응합니다 (2.2 kW=5 A, 3.75 kW=7.2 A, 5.5 kW=10.5 A, 7.5 kW=13.9 A, 11.5 kW=21 A, 15 kW=28 A, 22 kW=41 A, 30 kW=56 A).
| 항목 | 값 |
|---|---|
| 유량(Q) | 1~140㎥/h |
| 양정(H) | 10~260m |
| 회전속도 | 3550rpm |
| 최대온도 | -20℃~120℃ |
| 항목 | 값 |
|---|---|
| 격막형식 | 블래더 (분해/조립 가능) |
| 격막재질 | 부틸고무(IIR) |
| 색상 | 청색 (PRIMER + ENAMEL COATING) |
| 최고연속사용온도 | 95℃ |
| 표준재질 | SS400, KS D 3503 (5.4kg/㎠G, 9.0kg/㎠G) / SA516-70, KS D 3560 (14.4kg/㎠G, 18.0kg/㎠G) |
산업안전보건법 제36조에 따라 인증품 사용이 의무화되어 있습니다.
| PUMP 동력HP | 3 이하 | ~ 5 | ~ 10 | 15 이상 |
|---|---|---|---|---|
| 분당 최대 기동회수(N) | 3 | 2 | 1.5 | 1.2 |
| 펌프제어방식 | 탱크의 유효수량 | 비고 |
|---|---|---|
| 회전수 제어 방식 | 펌프유량(LPM) * 1/(10N) | 펌프정격유량의 10%에서 정지 |
| 대수 제어방식 | 펌프유량(LPM) * 1.(5N) | 펌프정격유량의 20%에서 정지 |
| 모델명 | 대수대 | 동력kW | 헷더A | Wmm | Lmm | Hmm |
|---|---|---|---|---|---|---|
| JBPs/JBPf 2 L0305 | 2 | 0.75 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0308 | 2 | 1.5 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0311 | 2 | 1.5 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0317 | 2 | 2.2 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0325 | 2 | 3.7 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 3 L0305 | 3 | 0.75 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0308 | 3 | 1.5 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0311 | 3 | 1.5 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0317 | 3 | 2.2 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0325 | 3 | 3.7 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 4 L0305 | 4 | 0.75 | 65 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0308 | 4 | 1.5 | 65 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0311 | 4 | 1.5 | 65 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0317 | 4 | 2.2 | 65 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0325 | 4 | 3.7 | 65 | 1000 | 2600 | 1300/1400 |
치수 칸의 "a/b" 표기는 앞이 JBPs, 뒤가 JBPf 값이며 단일 값 칸은 두 형식이 동일합니다.
| 모델명 | 대수대 | 동력kW | 헷더A | Wmm | Lmm | Hmm |
|---|---|---|---|---|---|---|
| JBPs/JBPf 2 L0505 | 2 | 1.5 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0509 | 2 | 2.2 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0512 | 2 | 3.7 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0516 | 2 | 3.7 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 2 L0522 | 2 | 5.5 | 65 | 1000 | 1800/1900 | 1200/1400 |
| JBPs/JBPf 3 L0505 | 3 | 1.5 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0509 | 3 | 2.2 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0512 | 3 | 3.7 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0516 | 3 | 3.7 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 3 L0522 | 3 | 5.5 | 65 | 1000 | 2200 | 1200/1400 |
| JBPs/JBPf 4 L0505 | 4 | 1.5 | 80 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0509 | 4 | 2.2 | 80 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0512 | 4 | 3.7 | 80 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0516 | 4 | 3.7 | 80 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 4 L0522 | 4 | 5.5 | 80 | 1000 | 2600 | 1300/1400 |
| JBPs/JBPf 2 L1003 | 2 | 2.2 | 65 | 1200 | 1800/2000 | 1200/1400 |
| JBPs/JBPf 2 L1006 | 2 | 3.7 | 65 | 1200 | 1800/2000 | 1200/1400 |
| JBPs/JBPf 2 L1009 | 2 | 5.5 | 65 | 1200 | 1800/2000 | 1300/1400 |
| JBPs/JBPf 2 L1012 | 2 | 7.5 | 65 | 1200 | 1800/2000 | 1500/1400 |
| JBPs/JBPf 2 L1016 | 2 | 11 | 65 | 1200 | 1800/2000 | 1500/1400 |
| JBPs/JBPf 3 L1003 | 3 | 2.2 | 80 | 1200 | 2200/2400 | 1200/1400 |
| JBPs/JBPf 3 L1006 | 3 | 3.7 | 80 | 1200 | 2200/2400 | 1200/1400 |
| JBPs/JBPf 3 L1009 | 3 | 5.5 | 80 | 1200 | 2200/2400 | 1300/1400 |
| JBPs/JBPf 3 L1012 | 3 | 7.5 | 80 | 1200 | 2200/2400 | 1500/1400 |
| JBPs/JBPf 3 L1016 | 3 | 11 | 80 | 1200 | 2200/2400 | 1500 |
| JBPs/JBPf 4 L1003 | 4 | 2.2 | 100 | 1200 | 2600/2900 | 1300/1400 |
| JBPs/JBPf 4 L1006 | 4 | 3.7 | 100 | 1200 | 2600/2900 | 1300/1400 |
| JBPs/JBPf 4 L1009 | 4 | 5.5 | 100 | 1200 | 2600/2900 | 1300/1400 |
| JBPs/JBPf 4 L1012 | 4 | 7.5 | 100 | 1200 | 2600/2900 | 1500/1400 |
| JBPs/JBPf 4 L1016 | 4 | 11 | 100 | 1200 | 2600/2900 | 1500 |
| JBPs/JBPf 2 L1503 | 2 | 3.7 | 80 | 1200/1300 | 1800/2000 | 1200/1400 |
| JBPs/JBPf 2 L1505 | 2 | 7.5 | 80 | 1200/1300 | 1800/2000 | 1500/1400 |
| JBPs/JBPf 2 L1508 | 2 | 11 | 80 | 1200/1300 | 1800/2000 | 1500/1400 |
| JBPs/JBPf 2 L1510 | 2 | 15 | 80 | 1200/1300 | 1800/2000 | 1500/1400 |
| JBPs/JBPf 3 L1503 | 3 | 3.7 | 100 | 1200/1300 | 2400 | 1200/1400 |
| JBPs/JBPf 3 L1505 | 3 | 7.5 | 100 | 1200/1300 | 2400 | 1500/1400 |
| JBPs/JBPf 3 L1508 | 3 | 11 | 100 | 1200/1300 | 2400 | 1500 |
| JBPs/JBPf 3 L1510 | 3 | 15 | 100 | 1200/1300 | 2400 | 1500 |
| JBPs/JBPf 4 L1503 | 4 | 3.7 | 100 | 1200/1300 | 3000 | 1300/1400 |
| JBPs/JBPf4 L1505 | 4 | 7.5 | 100 | 1200/1300 | 3000 | 1500/1400 |
| JBPs/JBPf 4 L1508 | 4 | 11 | 100 | 1200/1300 | 3000 | 1500 |
| JBPs/JBPf 4 L1510 | 4 | 15 | 100 | 1200/1300 | 3000 | 1500 |
치수 칸의 "a/b" 표기는 앞이 JBPs, 뒤가 JBPf 값이며 단일 값 칸은 두 형식이 동일합니다.
| 모델명 | 대수대 | 동력kW | 헷더A | Wmm | Lmm | Hmm |
|---|---|---|---|---|---|---|
| JBPs/JBPf 2 L2003 | 2 | 5.5 | 100 | 1200/1300 | 1800/2100 | 1200/1400 |
| JBPs/JBPf 2 L2004 | 2 | 7.5 | 100 | 1200/1300 | 1800/2100 | 1500/1400 |
| JBPs/JBPf 2 L2006 | 2 | 11 | 100 | 1200/1300 | 1800/2100 | 1500/1400 |
| JBPs/JBPf 2 L2008 | 2 | 15 | 100 | 1200/1300 | 1800/2100 | 1500/1400 |
| JBPs/JBPf 3 L2003 | 3 | 5.5 | 100 | 1200/1300 | 2400/2500 | 1300/1400 |
| JBPs/JBPf 3 L2004 | 3 | 7.5 | 100 | 1200/1300 | 2400/2500 | 1500/1400 |
| JBPs/JBPf 3 L2006 | 3 | 11 | 100 | 1200/1300 | 2400/2500 | 1500 |
| JBPs/JBPf 3 L2008 | 3 | 15 | 100 | 1200/1300 | 2400/2500 | 1500 |
| JBPs/JBPf 4 L2003 | 4 | 5.5 | 125 | 1200/1300 | 3000 | 1300/1400 |
| JBPs/JBPf 4 L2004 | 4 | 7.5 | 125 | 1200/1300 | 3000 | 1500/1400 |
| JBPs/JBPf 4 L2006 | 4 | 11 | 125 | 1200/1300 | 3000 | 1500 |
| JBPs/JBPf 4 L2008 | 4 | 15 | 125 | 1200/1300 | 3000 | 1500 |
| JBPs/JBPf 2 L3202 | 2 | 7.5 | 100 | 1400/1500 | 2500/2550 | 1500/1400 |
| JBPs/JBPf 2 L3203 | 2 | 11 | 100 | 1400/1500 | 2500/2550 | 1500/1400 |
| JBPs/JBPf 2 L3204 | 2 | 15 | 100 | 1400/1500 | 2500/2550 | 1500/1400 |
| JBPs/JBPf 2 L3205 | 2 | 18.5 | 100 | 1400/1500 | 2500/2550 | 2000/1600 |
| JBPs/JBPf 3 L3202 | 3 | 7.5 | 125 | 1400/1500 | 3000/3100 | 1500/1400 |
| JBPs/JBPf 3 L3203 | 3 | 11 | 125 | 1400 | 3000/3100 | 1500 |
| JBPs/JBPf 3 L3204 | 3 | 15 | 125 | 1400 | 3000/3100 | 1500 |
| JBPs/JBPf 3 L3205 | 3 | 18.5 | 125 | 1400 | 3000/3100 | 2000/1600 |
| JBPs/JBPf 4 L3202 | 4 | 7.5 | 150 | 1400 | 3600 | 1500/1400 |
| JBPs/JBPf 4 L3203 | 4 | 11 | 150 | 1400 | 3600 | 1500 |
| JBPs/JBPf 4 L3204 | 4 | 15 | 150 | 1400 | 3600 | 1500 |
| JBPs/JBPf 4 L3205 | 4 | 18.5 | 150 | 1400 | 3600 | 2500/1600 |
치수 칸의 "a/b" 표기는 앞이 JBPs, 뒤가 JBPf 값이며 단일 값 칸은 두 형식이 동일합니다.
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
