Pumps

JBP부스터펌프 시스템 AM입형다단펌프 HS인라인펌프 (급탕용)JS인라인펌프 (냉난방용)AF소방펌프 DT배수펌프

Vertical Multistage Pump

인라인 수직 연결로 설치공간을 줄인 스테인리스 다단 펌프

AM Series

입형다단펌프

펌프와 모터를 수직으로 연결한 인라인 다단 원심펌프입니다. 유체 접촉부를 스테인리스 스틸로 제작할 수 있어 설치공간을 최소화하면서 저소음 운전이 가능합니다.

AM 시리즈는 공칭유량 1.2~108㎥/h, 유량범위 0.8~140㎥/h 를 담당하는 입형다단 원심펌프입니다. AM 1 부터 AM 90 까지 10개 모델로 구성되며 사용온도 −30~+120℃, 최대운전압력 17~27bar 범위에서 운전합니다. 모델 형식은 AM 15-3 과 같이 표기하고 앞 숫자는 펌프 공칭 유량(㎥/h), 뒤 숫자는 임펠라 단수를 뜻합니다. 임펠러·챔버·아웃슬리브 등 유체 접촉부는 스테인레스 스틸 STS 304 를 기본으로 하며 STS 316 재질은 비표준제품으로 제작합니다. 플랜지는 DN25 부터 DN100 까지, 모터동력은 0.37~45kW 범위를 지원합니다.

제품문의 ↗ 카탈로그 다운로드 ↓

제품 특징

메커니컬 씰 교체 용이

샤프트 씰을 카트리지 타입으로 구성해 간편하게 교체할 수 있습니다. 오링은 EPDM 을 기본으로 하며 오일 및 오일을 포함한 액체를 이송할 때는 viton(바이톤) 오링으로 주문합니다.

수직 연결 설치공간 최소

펌프와 모터가 수직으로 연결된 인라인 구조여서 흡입·토출 배관을 일직선으로 배치할 수 있습니다. 플랜지 규격은 DN25 부터 DN100 까지 지원합니다.

간단한 구조와 저소음

구조가 간단하며 저소음으로 운전합니다. AM 1~AM 20 은 11개 부품, AM 32~AM 90 은 12개 부품으로 구성한 단면 구조를 각각 채택했습니다.

스테인레스 유체 접촉부

임펠러·챔버·아웃슬리브·펌프헤드 커버 등 유체 접촉부를 스테인레스 스틸 STS 304 로 제작하며, 비표준제품으로 STS 316 재질 제작도 가능합니다.

넓은 유량·양정 범위

공칭유량 1.2~108㎥/h, 유량범위 0.8~140㎥/h 를 10개 모델로 나누어 담당합니다. 펌프 최대효율은 모델에 따라 49~80% 이며 최대운전압력은 17~27bar 입니다.

자체 액체 냉각·윤활

펌프 및 메카니컬 씰의 냉각 및 윤활은 자체 액체에 의하므로 냉각을 위한 최소 유량은 공칭 유량의 20% 이상이어야 합니다.

적용 분야

급수

순환

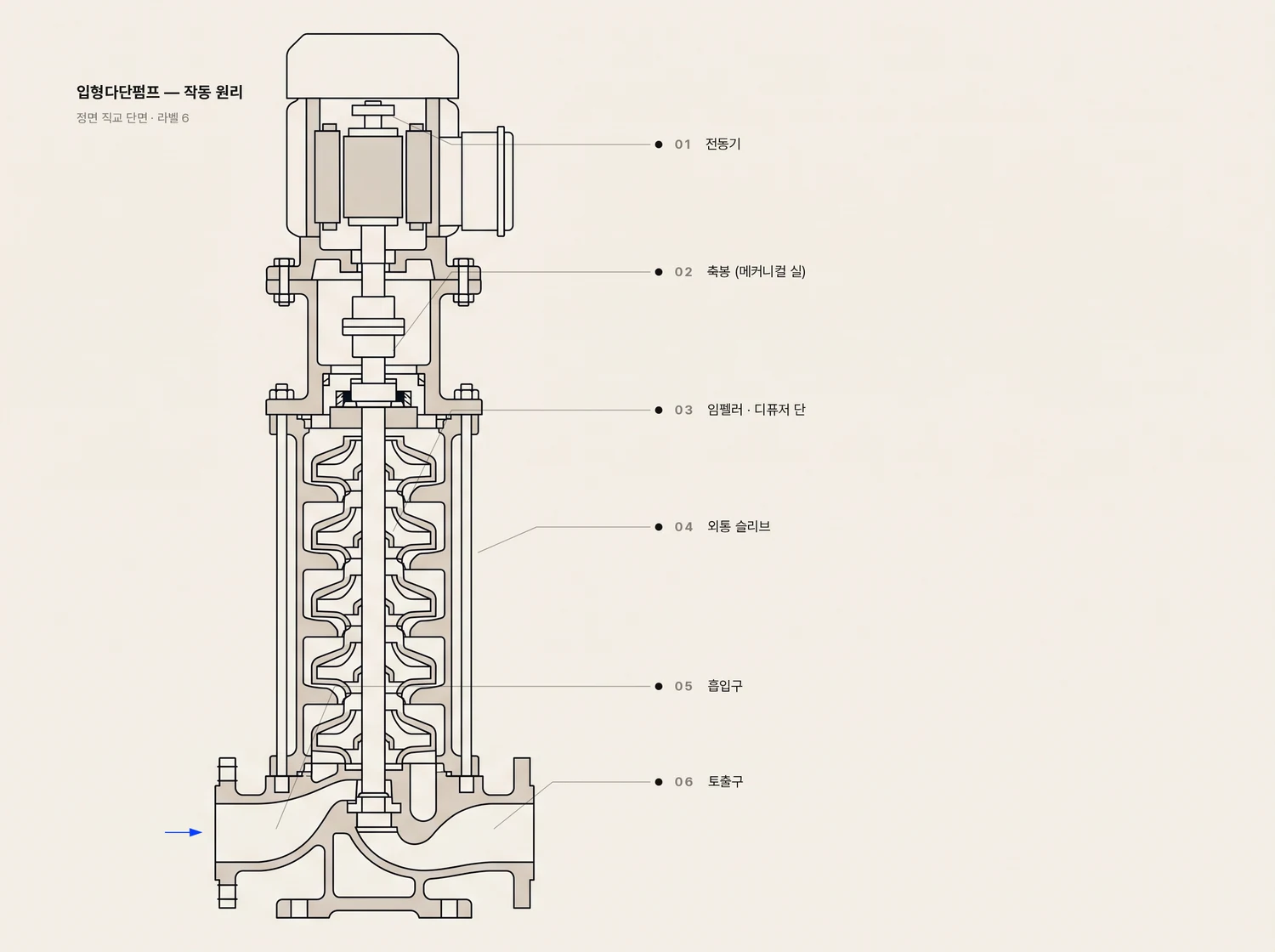

작동 원리

펌프와 모터를 수직으로 연결한 인라인 구조에서 여러 단의 임펠러가 직렬로 유체를 가압합니다. 임펠라 단수를 늘리면 같은 공칭 유량에서 더 높은 양정을 얻습니다. 펌프와 메카니컬 씰의 냉각·윤활은 이송하는 액체 자체로 이루어집니다.

모델 형식 표기

AM 15 - 3 에서 AM 은 Series(Janghan Vertical Multistage In-Line Pump), 15 는 펌프 공칭 유량(㎥/h), 3 은 임펠라 단수를 뜻합니다.

구조 단면 2종

AM 1, 3, 5, 10, 15, 20 용 단면도는 부품번호 1~11 로, AM 32, 45, 64, 90 용 단면도는 부품번호 1~12 로 구성됩니다.

펌프 냉각

펌프 및 메카니컬 씰의 냉각 및 윤활은 자체 액체에 의하므로 냉각을 위한 최소 유량은 공칭 유량의 20% 이상이어야 한다.

메카니컬 씰 오링

메카니컬 씰의 오링은 EPDM이며 오일 및 오일을 포함한 액체 이송시 viton(바이톤) 오링으로 주문하여야 합니다.

허용 흡입 압력

허용 흡입 압력은 모델마다 상이하므로 2bar를 초과하는 경우 본사에 문의 바랍니다.

사양 요약

모델	AM 1 · 3 · 5 · 10 · 15 · 20 · 32 · 45 · 64 · 90 (10종)
공칭유량	1.2 ~ 108 ㎥/h
유량범위	0.8 ~ 140 ㎥/h
사용온도	−30 ~ +120 ℃ (AM 1 ~ AM 15 은 −20 ~ +120 ℃)
최대운전압력	17 ~ 27 bar
모터동력	0.37 ~ 45 kW
펌프 최대효율	49 ~ 80 %
Flange 규격	DN25 ~ DN100
허용 흡입 압력	모델별 상이 · 2 bar 초과 시 본사 문의
샤프트 씰	카트리지 타입
O-링 재질	EPDM 또는 FKM (오일 이송 시 viton)
유체 접촉부 재질	스테인레스 스틸 STS 304 (STS 316 비표준 제작 가능)
최소 냉각 유량	공칭 유량의 20 % 이상
성능곡선 기준	60Hz · ISO 9906 Annex A

선정 방법

성능곡선과 기술자료를 참조하여 요구하는 유량과 양정을 만족하는 펌프를 선정합니다. 선정 데이터는 시스템 말단에서 요구되는 유량과 압력, 높이 차이로 인한 압력 손실, 배관 마찰 손실(Hf, 직관·곡관·밸브 등에서의 압력 손실), 펌프의 최고 효율점과 주어진 설계시방점과의 관계비교(A, B 효율 비교), NPSHre 값입니다. "펌프는 최고효율을 기준으로 설계되므로, 유량이 증가하거나 감소함에 따라 효율이 낮아지는 것을 방지하기 위하여, 주어진 설계시방점이 펌프의 최대 효율점의 부근에 위치하도록 펌프를 선정하는 것이 바람직 합니다." "펌프가 항상 동일한 운전점에서 운전된다면, 최고 효율점과 가장 가까운 운전점에서 운전되는 펌프를 선정하십시오." 성능곡선의 곡선 라벨은 첫번째 숫자가 임펠러 전체단수, 두번째 숫자가 작은 사이즈의 임펠라 단수를 뜻하며, 빨간 선이 권장되는 사용범위입니다. 검은 점선의 유량 선정시는 보다 소용량의 모델을 선정해야 합니다. NPSHre 곡선은 펌프를 선정할 때 최소한 1m 이상 여유를 더해야 합니다. 흡입양정 검토가 필요한 경우는 사용액체의 온도가 높은 경우(80℃ 이상), 사용유량이 펌프의 정격유량보다 많은 경우, 물을 흡상하는 경우, 펌프의 흡입측 배관이 매우 긴 경우, 펌프의 흡입측 압력이 낮은 경우입니다.

펌프를 선정할 때에는 다음 사항들을 고려하여야 합니다.
액질
유체온도
유량
양정
흡입조건
동력여유율
펌프의 형식
펌프재질

케비테이션의 발생을 방지하기 위하여 펌프에 최저 흡입압력을 설정하여야 하며, 펌프의 흡입양정(Suction Head) " H "는 다음과 같은 공식을 이용하여 계산할 수 있습니다. 계산된 H값은 반드시 0보다 커야 합니다.

H = Pa X 10.332 − NPSHre − Hf − Hv − Hs

Pa : 대기압(대기압은 1kgf/cm² 로 지정할 수 있다.) 밀폐 시스템인 경우, Pa는 시스템내의 게이지 압력을 지칭한다.

NPSHre : 필요흡입수두 (펌프 선정시 성능곡선 표에 있는 해당유량의 NPSHre 값)Hf : 흡입배관의 마찰 손실(펌프 작동시 최대 유량지점에서)Hv : 포화 증기압(이 값은 증기압 Scale에서 읽음. Hv는 액체의 온도에 따라 변경됨)Hs : 안전율(최소 1m 이상)

만약, 계산된 값이 (+)이면, 'H' 만큼 흡상이 가능합니다. / 만약, 계산된 값이 (−)이면, 'H' 만큼 가압이 필요합니다.

※펌프에 케비테이션이 발생하지 않는지 반드시 확인하시기 바랍니다.

옵션 · 부속

유체와 접촉부분 스테인레스 스틸로 제작(옵션)
STS 316 재질로 제작 가능(비표준제품)
STS 304 재질로 제작 가능(비표준제품)
샤프트 씰 카트리지 타입
O-링 EPDM 또는 FKM (오일 및 오일을 포함한 액체 이송시 viton(바이톤) 오링 주문)

인증 · 표준

ISO 9906 Annex A (성능곡선 표기 기준)

AM 규격 / 사양 (모델 10종)

모델명	공칭유량㎥/h	사용온도℃	펌프 최대효율%	유량범위㎥/h	최대운전압력bar	모터동력kW	Flange 규격
AM 1	1.2	−20 to +120	49	0.8−2.9	24	0.37−3.7(3)	DN25
AM 3	3.6	−20 to +120	59	1.4−5.4	24	0.37−3.7(4)	DN25
AM 5	6	−20 to +120	67	3−10.2	23	0.75(0.55)−7.5	DN32
AM 10	12	−20 to +120	70	6−16	23	0.75−11	DN40
AM 15	18	−20 to +120	72	10−29	24	1.5−18.5	DN50
AM 20	24	−30 to +120	72	13−35	21	2.2−18.5	DN50
AM 32	38	−30 to +120	76	18−48	27	2.2−30	DN65
AM 45	54	−30 to +120	78	26−70	26	5.5−45	DN80
AM 64	77	−30 to +120	79	36−102	26	7.5−45	DN100
AM 90	108	−30 to +120	80	54−140	17	11−45	DN100

* : 비표준 사양

AM 1 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 1-2	3×220/380V	0.37	494	264	230	132	84	120	22.5
AM 1-3	3×220/380V	0.37	512	282	230	132	84	120	23
AM 1-4	3×220/380V	0.37	530	300	230	132	84	120	23.5
AM 1-5	3×220/380V	0.75(0.55)	548	318	230	132	84	120	24
AM 1-6	3×220/380V	0.75(0.55)	566	336	230	132	84	120	24.5
AM 1-7	3×220/380V	0.75	608	358	250	150	95	120	27
AM 1-8	3×220/380V	0.75	626	376	250	150	95	120	27.5
AM 1-9	3×220/380V	0.75	644	394	250	150	95	120	28
AM 1-10	3×220/380V	1.5(1.1)	662	412	250	150	95	140	30
AM 1-11	3×220/380V	1.5(1.1)	680	430	250	150	95	140	30.5
AM 1-12	3×220/380V	1.5(1.1)	698	448	250	150	95	140	31
AM 1-13	3×220/380V	1.5(1.1)	716	466	250	150	95	140	31.5
AM 1-15	3×220/380V	1.5(1.1)	828	518	310	168	112	140	39
AM 1-17	3×220/380V	1.5(1.1)	864	554	310	168	112	140	40
AM 1-19	3×220/380V	2.2	900	590	310	168	112	140	42
AM 1-21	3×220/380V	2.2	936	626	310	168	112	140	43
AM 1-23	3×220/380V	2.2	972	662	310	168	112	140	44
AM 1-25	3×220/380V	2.2	1008	698	310	168	112	140	45
AM 1-27	3×220/380V	3.7(3)	1068	738	330	194	124	150	49

AM 3 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 3-2	3×220/380V	0.37	494	264	230	132	84	120	23
AM 3-3	3×220/380V	0.75(0.55)	512	282	230	132	84	120	23.5
AM 3-4	3×220/380V	0.75(0.55)	530	300	230	132	84	120	24
AM 3-5	3×220/380V	0.75	572	322	250	150	95	120	26
AM 3-6	3×220/380V	1.5(1.1)	590	340	250	150	95	140	29
AM 3-7	3×220/380V	1.5(1.1)	608	358	250	150	95	140	29.5
AM 3-8	3×220/380V	1.5(1.1)	626	376	250	150	95	140	30
AM 3-9	3×220/380V	1.5	720	410	310	168	112	140	37
AM 3-10	3×220/380V	1.5	738	428	310	168	112	140	37.5
AM 3-11	3×220/380V	1.5	756	446	310	168	112	140	38
AM 3-12	3×220/380V	2.2	774	464	310	168	112	140	39
AM 3-13	3×220/380V	2.2	792	482	310	168	112	140	39.5
AM 3-15	3×220/380V	2.2	828	518	310	168	112	140	40.5
AM 3-17	3×220/380V	2.2	864	554	310	168	112	140	41.5
AM 3-19	3×220/380V	3.7(3)	924	594	330	194	124	150	46
AM 3-21	3×220/380V	3.7(3)	960	630	330	194	124	150	47
AM 3-23	3×220/380V	3.7(3)	996	666	330	194	124	150	48
AM 3-25	3×220/380V	3.7(4)	1059	702	357	212	142	150	59

AM 5 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 5-2	3×220/380V	0.75	512	282	230	132	84	120	23
AM 5-3	3×220/380V	1.5	563	313	250	150	95	140	28
AM 5-4	3×220/380V	1.5	590	340	250	150	95	140	28.5
AM 5-5	3×220/380V	1.5	693	383	310	168	112	140	36
AM 5-6	3×220/380V	2.2	720	410	310	168	112	140	37
AM 5-7	3×220/380V	2.2	747	437	310	168	112	140	37.5
AM 5-8	3×220/380V	2.2	774	464	310	168	112	140	38
AM 5-9	3×220/380V	2.2	801	491	310	168	112	140	38.5
AM 5-10	3×220/380V	3.7	852	522	330	194	124	150	44
AM 5-11	3×220/380V	3.7	879	549	330	194	124	150	44.5
AM 5-12	3×220/380V	3.7	906	576	330	194	124	150	45
AM 5-13	3×220/380V	3.7	960	603	357	212	142	150	56
AM 5-14	3×220/380V	3.7	987	630	357	212	142	150	56.5
AM 5-15	3×220/380V	3.7	1014	657	357	212	142	150	57
AM 5-16	3×220/380V	3.7	1041	684	357	212	142	150	57.5
AM 5-18	3×380V	5.5	1125	727	398	259	164	200	74
AM 5-20	3×380V	5.5	1179	781	398	259	164	200	75
AM 5-22	3×380V	5.5	1233	835	398	259	164	200	76
AM 5-24	3×380V	7.5	1287	889	398	259	164	200	79

AM 10 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 10-1	3×220/380V	0.75	574	324	250	150	95	120	36
AM 10-2	3×220/380V	1.5	680	370	310	168	112	140	45
AM 10-3	3×220/380V	2.2	710	400	310	168	112	140	47
AM 10-4	3×220/380V	3.7	765	435	330	194	124	150	52
AM 10-5	3×220/380V	3.7	795	465	330	194	124	150	53
AM 10-6	3×220/380V	3.7	8552	495	357	212	142	150	65
AM 10-7	3×380V	5.5	955	557	398	259	164	200	87
AM 10-8	3×380V	5.5	985	587	398	259	164	200	88
AM 10-9	3×380V	5.5	1015	617	398	259	164	200	89
AM 10-10	3×380V	7.5	1045	647	398	259	164	200	92
AM 10-12	3×380V	7.5	1105	707	398	259	164	200	94
AM 10-14	3×380V	11	1343	844	499	330	255	350	127
AM 10-16	3×380V	11	1403	904	499	30	255	350	129
AM 10-17	3×380V	11	1449	950	499	330	255	350	131

AM 15 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 15-1	3×220/380V	1.5	679	369	310	168	112	140	49
AM 15-2	3×220/380V	3.7	749	419	330	194	124	150	54
AM 15-3	3×220/380V	3.7	821	464	357	212	142	150	66
AM 15-4	3×380V	5.5	939	541	398	259	164	200	88
AM 15-5	3×380V	7.5	984	586	398	259	164	200	92
AM 15-6	3×380V	11	1207	708	499	330	255	350	124
AM 15-7	3×380V	11	1252	753	499	330	255	350	125.5
AM 15-8	3×380V	11	1297	798	499	330	255	350	127
AM 15-9	3×380V	15	1342	843	499	330	255	350	143
AM 15-10	3×380V	15	1387	888	499	330	255	350	144.5
AM 15-12	3×380V	18.5	1521	978	543	330	255	350	178

AM 20 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 20-1	3×220/380V	2.2	679	369	310	168	112	140	50
AM 20-2	3×220/380V	3.7	776	419	357	212	142	150	65
AM 20-3	3×380V	5.5	894	496	398	259	164	200	87
AM 20-4	3×380V	7.5	939	541	398	259	164	200	90
AM 20-5	3×380V	11	1162	663	499	330	255	350	122
AM 20-6	3×380V	11	1207	708	499	330	255	350	124
AM 20-7	3×380V	15	1252	753	499	330	255	350	139
AM 20-8	3×380V	15	1297	798	499	330	255	350	141
AM 20-10	3×380V	18.5	1431	888	534	330	255	350	175

AM 32 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 32-1-1	3×220/380V	2.2	702	505	197	168	106	160	60.6
AM 32-1	3×220/380V	3.7	827	505	322	195	121	160	66.4
AM 32-2-2	3×380V	5.5	1005	575	430	260	160	300	93
AM 32-2-1	3×380V	5.5	1005	575	430	260	160	300	94
AM 32-2	3×380V	7.5	1005	575	430	260	160	300	95
AM 32-3-2	3×380V	11	1145	645	500	314	253	350	166
AM 32-3	3×380V	11	1145	645	500	314	253	350	167
AM 32-4-2	3×380V	11	1215	715	500	314	253	350	169
AM 32-4	3×380V	15	1319	820	525	330	255	350	175
AM 32-5-2	3×380V	15	1420	895	525	330	255	350	193
AM 32-5	3×380V	18.5	1433	890	545	314	253	350	195
AM 32-6-2	3×380V	18.5	1510	965	545	314	253	350	199
AM 32-6	3×380V	18.5	1510	965	545	314	253	350	215
AM 32-7-2	3×380V	22	1615	1035	580	355	270	350	233
AM 32-7	3×380V	22	1615	1035	580	355	270	350	256
AM 32-8-2	3×380V	30	1770	1105	665	400	305	400	262
AM 32-8	3×380V	30	1770	1105	665	400	305	400	312
AM 32-9-2	3×380V	30	1840	1175	665	400	305	400	313
AM 32-9	3×380V	30	1840	1175	665	400	305	400	315
AM 32-10-2	3×380V	30	1900	1240	665	400	305	400	319

AM 45 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 45-1-1	3×380V	5.5	959	561	398	259	164	300	100
AM 45-1	3×380V	7.5	959	561	398	259	164	300	102
AM 45-2-2	3×380V	11	1139	639	500	314	253	350	140
AM 45-2-1	3×380V	11	1139	639	500	314	253	350	176
AM 45	3×380V	15	1247	748	525	330	255	350	158
AM 45-3-2	3×380V	18.5	1374	829	545	314	253	350	169
AM 45-3-1	3×380V	18.5	1374	829	545	314	253	350	214.6
AM 45-3	3×380V	18.5	1374	829	545	314	253	350	169
AM 45-4-2	3×380V	22	1498	908	590	360	285	350	259
AM 45-4-1	3×380V	30	1569	909	660	400	310	400	304.4
AM 45-4	3×380V	30	1569	909	660	400	310	400	309
AM 45-5-2	3×380V	30	1648	988	660	400	310	400	313
AM 45-5-1	3×380V	30	1648	988	660	400	310	400	307.2
AM 45-5	3×380V	30	1648	988	660	400	310	400	313
AM 45-6-2	3×380V	37	1729	1069	660	400	310	400	349
AM 45-6-1	3×380V	37	1729	1069	660	400	310	400	349
AM 45-6	3×380V	37	1729	1069	660	400	310	400	349
AM 45-7-2	3×380V	45	1844	1149	695	446	330	450	33
AM 45-7-1	3×380V	45	1844	1149	695	446	330	450	433
AM 45-7	3×380V	45	1844	1149	695	446	330	450	433

AM 64 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 64-1-1	3×380V	7.5	959	561	398	259	164	300	104
AM 64-1	3×380V	11	1170	671	499	330	255	350	139
AM 64-2-2	3×380V	15	1253	754	499	330	255	350	161
AM 64-2-1	3×380V	18.5	1334	754	580	314	253	350	213
AM 64-2	3×380V	22	1344	754	590	360	285	350	254
AM 64-3-2	3×380V	22	1426	836	590	360	285	350	259
AM 64-3-1	3×380V	30	1501	836	665	400	305	400	303.2
AM 64-3	3×380V	30	1496	836	665	400	305	400	309
AM 64-4-2	3×380V	37	1579	919	665	400	305	400	345
AM 64-4-1	3×380V	37	1584	919	665	400	305	400	325.2
AM 64-4	3×380V	45	1619	919	700	460	340	450	424
AM 64-5-2	3×380V	45	1701	1001	700	460	340	450	429

AM 90 규격 / 중량

Pump Type	Voltage	PowerkW	Bmm	B1mm	B2mm	D1mm	D2mm	D3mm	Weightkg
AM 90-1-1	3×380V	11	1180	681	499	330	255	350	144
AM 90-1	3×380V	15	1180	681	499	330	255	350	160
AM 90-2-2	3×380V	18.5	1353	773	580	314	255	350	172
AM 90-2-1	3×380V	22	1363	773	590	360	285	350	268
AM 90-2	3×380V	30	1363	773	590	400	305	400	315
AM 90-3-2	3×380V	37	15300	865	665	400	305	400	355
AM 90-3-1	3×380V	37	1530	865	665	400	305	400	355
AM 90-3	3×380V	45	1565	865	700	460	340	450	435
AM 90-4-2	3×380V	45	1657	957	700	460	340	450	445

부품의 명칭 및 재질 — AM 1, 3, 5, 10, 15, 20

번호	펌프부품	재질
1	펌프헤드	주철 GC 200
2	펌프헤드 커버	스테인레스 스틸 STS 304※
3	샤프트	스테인레스 스틸 STS 304 / STS 316
4	임펠러	스테인레스 스틸 STS 304※
5	챔버	스테인레스 스틸 STS 304※
6	아웃슬리브	스테인레스 스틸 STS 304※
7	아웃슬리브의 O-링	EPDM 또는 FKM
8	베이스	스테인레스 스틸 STS 304※
9	네크-링	PTFE
10	샤프트 씰	카트리지 타입
11	베이스 플레이트	주철 GC 200

※옵션 : STS 316 재질로 제작 가능(비표준제품)

부품의 명칭 및 재질 — AM 32, 45, 64, 90

번호	펌프부품	재질
1	펌프헤드	주철 GC 200※◆
2	모터스툴	주철 GC 200
3	샤프트	스테인레스 스틸 STS 304 / STS 316
4	임펠러	스테인레스 스틸 STS 304※
5	챔버	스테인레스 스틸 STS 304※
6	아웃슬리브	스테인레스 스틸 STS 304※
7	아웃슬리브의 O-링	EPDM 또는 FKM
8	베이스	주철 GC 200※◆
9	네크-링	Carbon-graphite filled PTFE
10	샤프트 씰
11	베이스 플레이트	주철 GC 200※◆
12	하부 베어링 링	텅스텐 카바이드
—	고무부품	EPDM 또는 FKM

※옵션 : STS 316 재질로 제작 가능(비표준제품) / ◆옵션 : STS 304 재질로 제작 가능(비표준제품)

모델별 성능곡선 축 범위

쪽	모델	H축 최대 눈금m	Q축 범위	곡선 라벨(단수)
5	AM 1	240	Q[㎥/h] 0.0~2.9 (부축 Q[l/S] 0~45)	2,3,4,5,6,7,8,9,10,11,12,13,15,17,19,21,23,25,27
6	AM 3	240	?	2 ~ 25
7	AM 5	240	?	2 ~ 24
8	AM 10	260	?	1 ~ 16 (17 포함 여부 ?)
9	AM 15	240	?	1 ~ 12
10	AM 20	220	?	1 ~ 10
11	AM 32	280	?	1-1 ~ 10-2
12	AM 45	280	?	1-1 ~ 7
13	AM 64	280	?	1-1 ~ 5-2
14	AM 90	170	?	1-1 ~ 4-2
