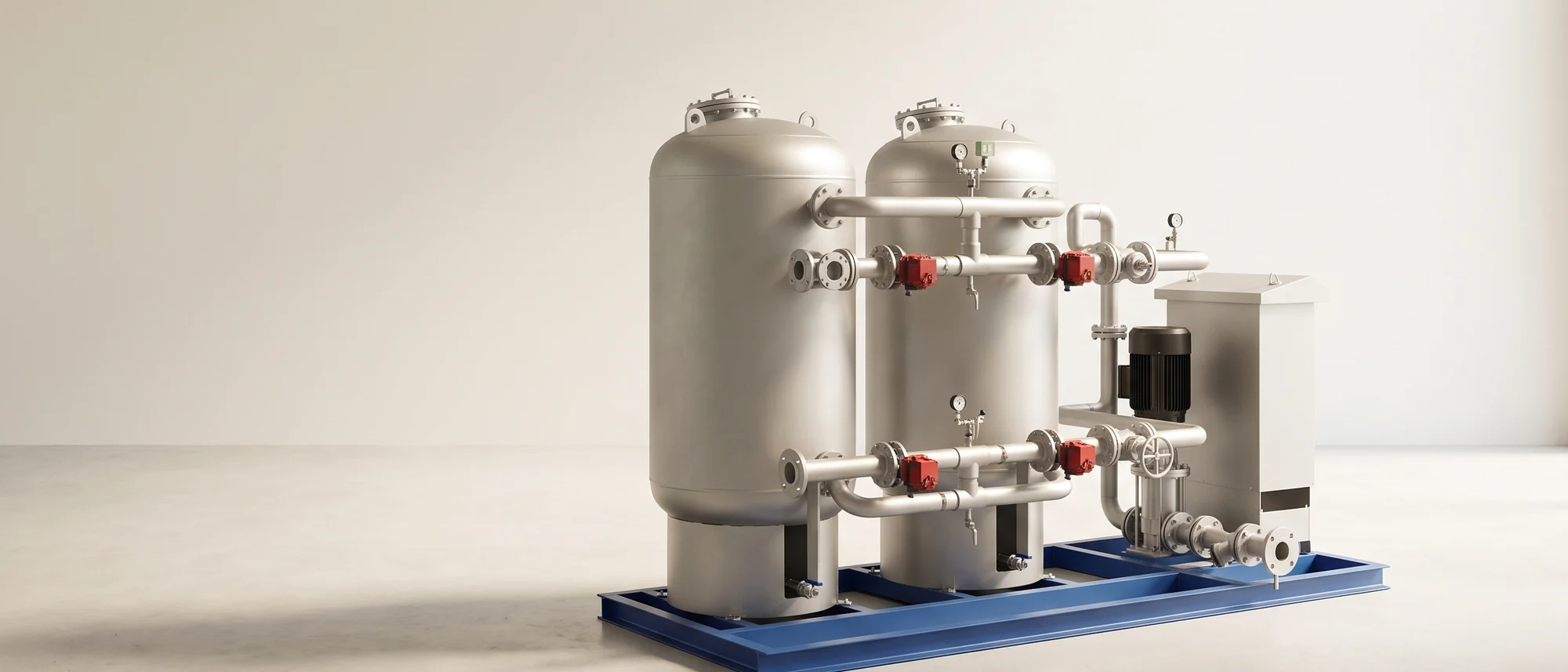

울트라 샌드필터 시스템은 모래를 여재로 사용하는 정밀한 여과식수처리기이며, 자동으로 여과와 역세를 반복 수행하여 별도의 조작이 필요 없습니다.
울트라 샌드필터 시스템은 여재의 상부에서 나선형 유동을 발생시켜 부유물이 적층되는 것을 방지합니다. 이는 유효여과면적을 최적의 상태로 유지시키고 더 미세한 여재의 사용을 가능하게 하여, 샌드필터 대비 20배 정밀한 0.5 ㎛ 까지의 여과를 수행합니다. 단일 여과기 모델 6종과 병렬 여과기 모델 2종으로 여과유량 250~4,666 LPM 범위를 담당합니다. 고객은 시스템의 배관에 울트라 샌드필터 시스템을 설치하여 간편하게 수질을 관리할 수 있습니다.
여재의 상부에서 나선형 유동을 발생시켜 부유물(오염물질)이 적층 되는 것을 방지합니다. 이는 유효여과면적을 최적의 상태로 유지시키며, 더 미세한 여재의 사용을 가능하게 합니다.
부유입자를 0.5 ㎛ 까지 제거하며, 10 ㎛ 까지 처리하는 샌드필터 대비 20배 정밀한 여과 성능을 제공합니다.
여과유량 250~4,666 LPM 범위의 8개 모델로 대유량의 수처리를 수행하며, 오염수 배출을 최소화합니다.
컨트롤판넬에서 자동운전과 수동운전, 스케줄운전과 차압운전을 선택할 수 있어 별도의 조작 없이 여과와 역세를 반복 수행합니다.
스케일 생성과 열전달 성능 저하를 억제하고 침전물 하부 부식 예방, 순환장애 개선, 배관 및 장비의 수명 연장, 레지오넬라균 등 박테리아 서식환경 파괴 효과가 있습니다.
여과기는 STS304 또는 STS316L 재질에 KS B 6750-3 설계기준을 적용하며, 설계압력은 6 또는 20 kgf/cm² 입니다.

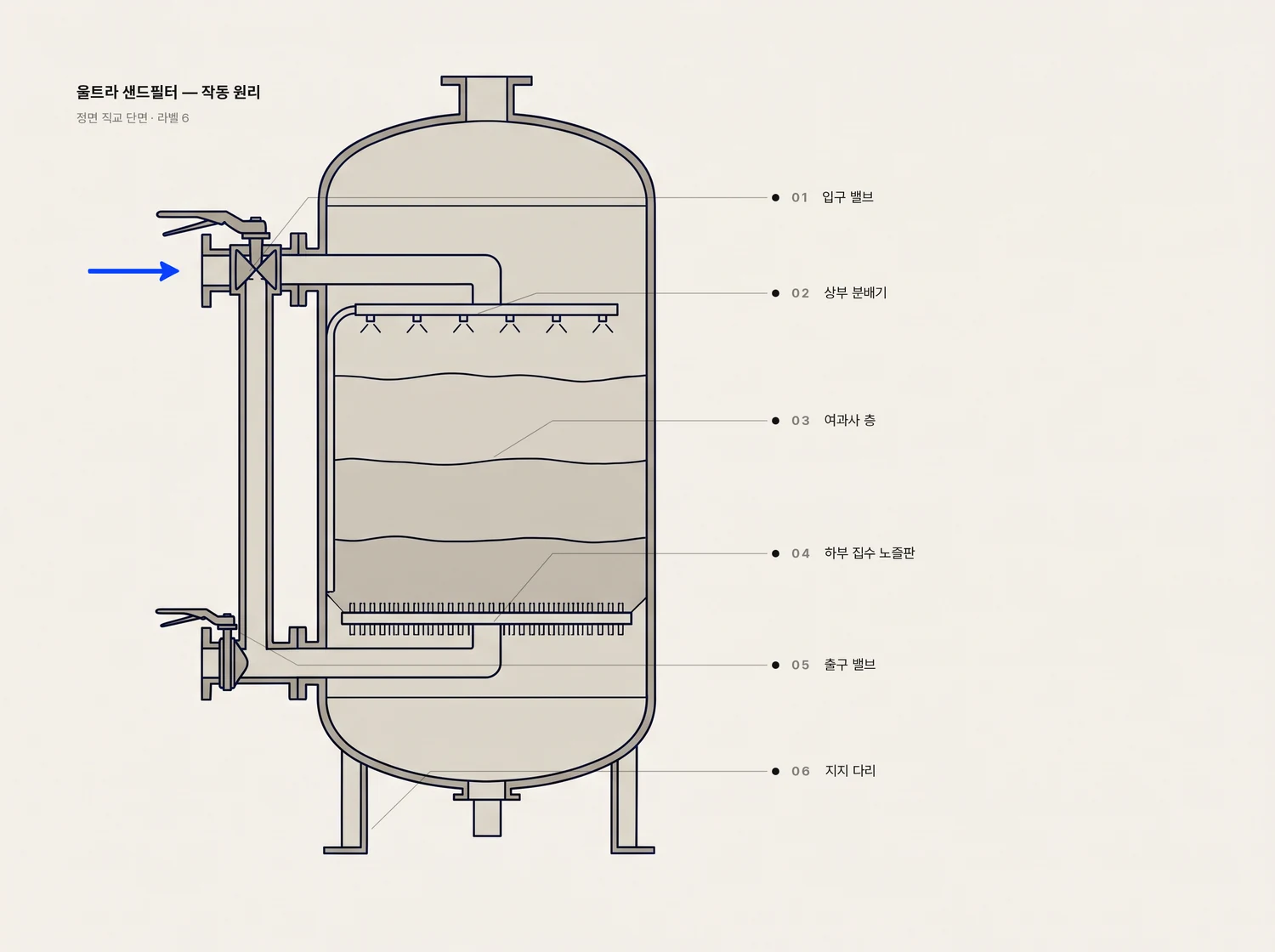

일반 샌드필터는 원수가 여재 상부로 유입되어 직하방으로 통과합니다. 울트라 샌드필터 시스템은 여재 상부에서 나선형 유동을 발생시켜 부유물이 적층되지 않도록 합니다. 유효여과면적이 유지되어 더 미세한 여재를 사용할 수 있고, 여과와 역세는 컨트롤판넬 제어로 자동 반복합니다.
원수가 여재 상부로 유입되어 직하방으로 통과하고 여과수가 배출됩니다.
여재 상부에서 나선형 유동이 발생한 상태로 원수가 유입되고 여과수가 배출됩니다.
부유물이 적층 되는 것을 방지하여 유효여과면적을 최적의 상태로 유지시키며, 더 미세한 여재의 사용을 가능하게 합니다.
자동으로 여과와 역세를 반복 수행하여 별도의 조작이 필요 없습니다.
| 여과 정밀도 | 0.5 ㎛ |
|---|---|
| 여과유량 | 250 ~ 4,666 LPM |
| 최대역세유량 | 125 ~ 2,333 LPM |
| 여과기 지름 | 600 ~ 1,800 A |
| 펌프동력 | 2.0 ~ 50.0 HP |
| 제품중량 | 750 ~ 18,000 kg |
| 여과기 재질 | STS304 / STS316L |
| 설계기준 | KS B 6750-3 |
| 설계압력 | 6 / 20 kgf/cm² |
| 배관 및 기타 | STS304 / STS316 / PVC |
| 펌프 | STS304(케이스, 임펠러) · 메카니컬 씰 · TEFC 밀폐형 모터 |
| 전원 | 삼상 / 380 V / 60 Hz |
| 운전 방식 | 자동운전 및 수동운전 · 스케줄운전 및 차압운전 |
사용환경별 여과유량 선정기준에 따라 순환유량 또는 처리유량 대비 비율로 필요 여과유량을 산정하고, 이를 만족하는 모델을 제품 규격 표에서 선정합니다.
냉각수(개방회로) : 순환유량의 5~10 %밀폐순환계 : 순환유량의 1~2 %방류수, 폐수 : 처리유량의 100 %| 구분 | 모델 | 여과유량LPM | 최대역세유량LPM | 여과기수량EA | 여과기지름A | 펌프동력HP | 제품중량kg |
|---|---|---|---|---|---|---|---|
| 단일 여과기 | USF-0610 | 250 | 125 | 1 | 600 | 2.0 | 750 |
| 단일 여과기 | USF-0710 | 383 | 192 | 1 | 750 | 3.0 | 1,150 |
| 단일 여과기 | USF-0910 | 583 | 292 | 1 | 900 | 5.0 | 1,450 |
| 단일 여과기 | USF-1210 | 1,000 | 500 | 1 | 1,200 | 7.5 | 3,000 |
| 단일 여과기 | USF-1510 | 1,667 | 834 | 1 | 1,500 | 15.0 | 6,000 |
| 단일 여과기 | USF-1810 | 2,333 | 1,167 | 1 | 1,800 | 15.0 | 9,000 |
| 병렬 여과기 | USF-1520 | 3,334 | 1,667 | 2 | 1,500 | 30.0 | 12,000 |
| 병렬 여과기 | USF-1820 | 4,666 | 2,333 | 2 | 1,800 | 50.0 | 18,000 |
| 사용환경 | 여과유량 선정기준 |
|---|---|
| 냉각수(개방회로) | 순환유량의 5~10 % |
| 밀폐순환계 | 순환유량의 1~2 % |
| 방류수, 폐수 | 처리유량의 100 % |
· 그 외 환경에서 사용을 원하시는 경우, 본사에 문의 바랍니다.
| 여과기 | 배관 및 기타 | 펌프 | 컨트롤판넬 |
|---|---|---|---|
| · 재질: STS304 / STS316L · 설계기준: KS B 6750-3 · 설계압력: 6 / 20 kgf/cm² | · STS304 / STS316 / PVC · 자동차단밸브 · 입·출구 측 압력계 · 사이트글라스 · 역세용 밸런싱밸브 | · STS304(케이스, 임펠러) · 메카니컬 씰 · TEFC 밀폐형 모터 | · 삼상 / 380 V / 60 Hz · 자동운전 및 수동운전 · 스케줄운전 및 차압운전 · 운전 상태 표시 · 원격제어 및 감시(Option) |
| 번호 | 종류 |
|---|---|
| 1 | 여과기 |
| 2 | 드레인밸브 |
| 3 | 사이트글라스 |
| 4 | 유량제어밸브 |
| 5 | 자동차단밸브 |
| 6 | 컨트롤판넬 |
| 7 | 펌프 & 모터 |
| 구분 | 항목 |
|---|---|
| 대표적인 오염물 | 담배연기 / 점토 / 머리카락 / 소금용액 / 바이러스 / 도장색소 / 꽃가루 / 금속이온 / 단백질·효소 / 박테리아 / 해변모래 / 젤라틴 / 석탄가루 |
| 여과방식 | 정밀여과 / 스트레이너(25 ㎛ 까지) / 역삼투여과 / 한외여과 / 샌드필터(10 ㎛ 까지) / 나노여과 / 울트라 샌드필터 시스템(0.5 ㎛ 까지) |
| 입자크기 축 [㎛] | 0.0001, 0.001, 0.01, 0.1, 1, 5, 10, 100, 1000 |
| 스케일두께mm | 총괄전열계수㎉/㎡h℃ | 오염계수㎡h℃/㎉ | 전열면적증가% |
|---|---|---|---|
| 0.00 | 4,250 | – | 0 |
| 0.15 | 2,975 | 0.0001 | 45 |
| 0.30 | 2,300 | 0.0002 | 85 |
| 0.60 | 1,575 | 0.0004 | 170 |
| 0.90 | 1,200 | 0.0006 | 250 |
출처: CARRIER CORPORATION(1965), 'HANDBOOK OF AIR CONDITIONING SYSTEM DESIGN'
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
