팽창탱크는 배관 압력을 일정하게 유지해주는 안전장치입니다. 냉난방 밀폐 배관에서 배관수의 온도 변화에 따른 압력변동으로부터 주요 설비와 장치를 보호합니다.

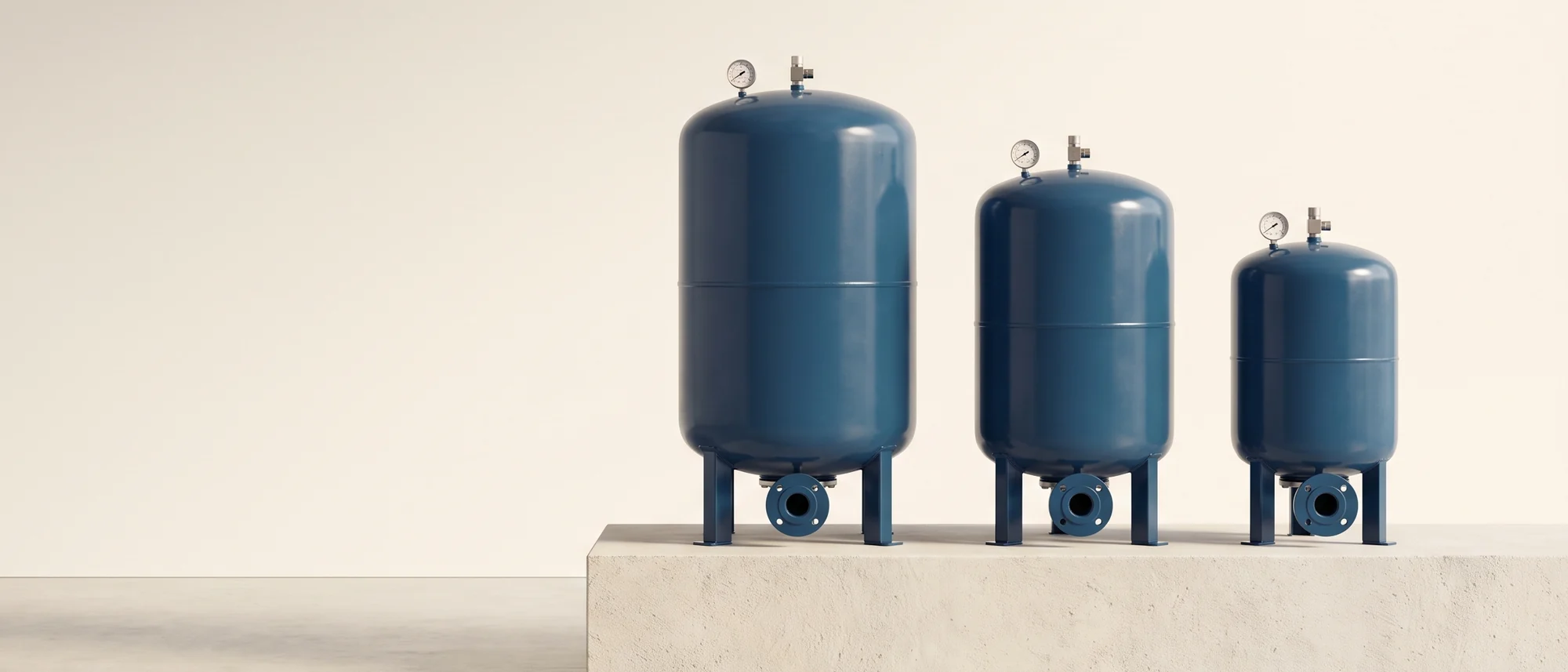

냉난방 밀폐 배관은 많은 양의 배관수를 보유하고 있으며, 이러한 배관수는 적은 부피 변화에도 배관 압력을 크게 변화시킵니다. EX Series는 온도 변화에 따른 배관수의 부피 증가량을 담고 감소량을 보충해 배관 내부의 압력을 일정하게 유지합니다. 탱크 내부는 블래더에 의해 공기실과 수실로 분리되며, 공기실에 공기 또는 질소로 초기 압력을 봉입해 사용합니다. 탱크용량 200 L부터 3,000 L까지 12종이며 설계압력은 6 kgf/cm²와 10 kgf/cm² 두 가지입니다. 한국산업안전보건공단 압력용기 검사필 제품입니다.
블래더에 의해 수실과 공기실이 분리됩니다. 공기실에는 공기 또는 질소로 초기 압력을 봉입해 배관수와 공기가 직접 닿지 않는 상태로 압력을 유지합니다.
온도가 오르면 늘어난 팽창수를 받아들이고 온도가 내려가면 환수해 배관 압력을 일정하게 유지합니다. 탱크용량은 200 L부터 3,000 L까지 12종으로 구성됩니다.
한국산업안전보건공단 압력용기 검사필 제품입니다. 설계압력은 6 kgf/cm²와 10 kgf/cm² 두 가지이며, 규격표의 치수는 설계압력 10 kgf/cm² 기준입니다.
보충수 배관은 팽창배관이나 주관에 별도로 설치하여야 합니다. 팽창수 드레인은 15 A, 보충수 연결은 15 A 이상으로 구성하며 공기실 드레인은 사용을 금지합니다.
냉난방 밀폐 배관은 많은 양의 배관수를 보유하고 있습니다. 이러한 배관수는 적은 부피 변화에도 배관 압력을 크게 변화 시킵니다. 팽창탱크는 온도 변화에 따른 배관수의 부피 증가량을 담고 감소량을 보충해 배관 내부의 압력을 일정하게 유지시킵니다. 따라서 냉난방 설비 및 장치를 안정적으로 운영하기 위해서는 반드시 팽창탱크를 설치하여야 합니다.
팽창탱크 내 공기실에 초기 압력을 봉입합니다(공기 또는 질소).
온도 상승(체적 증가)에 따라 팽창수가 탱크로 유입됩니다.
최고 온도(최대 체적)까지 팽창수가 유입됩니다.
온도가 내려감(체적 감소)에 따라 팽창수가 배관으로 환수됩니다.
| 적용 계통 | 냉난방용 밀폐 배관 |
|---|---|
| 기능 | 압력유지 |
| 탱크용량 | 200 ~ 3,000 L (12종) |
| 설계압력 | 6 / 10 kgf/cm² |
| 팽창관연결구 | 40 A (전 모델) |
| 외경 | 609 ~ 1,219 mm |
| 높이 | 981 ~ 3,190 mm |
| 중량 | 138 ~ 1,148 kg |
| 내부 구조 | 블래더에 의한 수실과 공기실 분리 |
| 모델명 체계 | EX-1000L, 10K → ① 시리즈 ② 탱크용량 [ℓ] ③ 설계압력 [kgf/cm²] |
| 인증 | 한국산업안전보건공단 압력용기 검사필 제품 |
「팽창탱크 선정 방법」 9단계를 적용합니다. EX · WX · FX Series 에 공통 적용되며, 비체적과 적정 가압 압력은 위 「온도별 비체적 및 증발 방지를 위한 적정 가압 압력」 표를 참조합니다.
Pi = Po + PpPf = Pi + △Pmax△Pmax = PE − (Pi + A + B)VE = V x (νf − νi)A.F = 1 − (1.033+Pi) / (1.033+Pf)Vt = VE ÷ A.F| 모델 | 탱크용량L | 외경mm | 높이mm | 팽창관연결구A | 설계압력kgf/cm² | 중량kg |
|---|---|---|---|---|---|---|
| EX-200L | 200 | 609 | 981 | 40 | 6 / 10 | 138 |
| EX-300L | 300 | 609 | 1,291 | 40 | 6 / 10 | 166 |
| EX-400L | 400 | 609 | 1,750 | 40 | 6 / 10 | 209 |
| EX-500L | 500 | 762 | 1,494 | 40 | 6 / 10 | 235 |
| EX-600L | 600 | 762 | 1,803 | 40 | 6 / 10 | 270 |
| EX-800L | 800 | 762 | 2,108 | 40 | 6 / 10 | 306 |
| EX-1000L | 1,000 | 965 | 1,878 | 40 | 6 / 10 | 466 |
| EX-1200L | 1,200 | 965 | 2,183 | 40 | 6 / 10 | 525 |
| EX-1600L | 1,600 | 965 | 2,488 | 40 | 6 / 10 | 585 |
| EX-2000L | 2,000 | 1,219 | 2,276 | 40 | 6 / 10 | 867 |
| EX-2500L | 2,500 | 1,219 | 2,581 | 40 | 6 / 10 | 961 |
| EX-3000L | 3,000 | 1,219 | 3,190 | 40 | 6 / 10 | 1,148 |
· 위 표의 치수는 설계압력 10 kgf/cm² 기준 · 팽창탱크 선정 방법은 「선정 방법」 참조
| 온도℃ | 비체적L/kg | 증발 방지를 위한 적정 가압 압력kgf/cm² |
|---|---|---|
| 4 | 1.00000 | 0.3 (공기배출을 위한 압력) |
| 5 | 1.00001 | 0.3 (공기배출을 위한 압력) |
| 10 | 1.00027 | 0.3 (공기배출을 위한 압력) |
| 15 | 1.00087 | 0.3 (공기배출을 위한 압력) |
| 35 | 1.00598 | 0.3 (공기배출을 위한 압력) |
| 45 | 1.00985 | 0.3 (공기배출을 위한 압력) |
| 50 | 1.01207 | 0.3 (공기배출을 위한 압력) |
| 55 | 1.01448 | 0.3 (공기배출을 위한 압력) |
| 60 | 1.01705 | 0.3 (공기배출을 위한 압력) |
| 70 | 1.02270 | 0.3 (공기배출을 위한 압력) |
| 100 | 1.04343 | 0.3 (공기배출을 위한 압력) |
| 130 | 1.06930 | 2.5 |
| 150 | 1.09020 | 5.0 |
| 200 | 1.15900 | 17.7 |
선정 6단계의 비체적(νf, νi)과 4단계의 적정 가압 압력(Pp) 산정에 사용합니다. EX · WX · FX Series 공통으로 적용합니다. · 안전율을 감안하여 해당 가압 압력보다 8 ℃ 정도 높은 가압 압력으로 계산 · 100 ℃ 이하의 물은 공기배출을 위해 0.3 kgf/cm² 가압
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
