통합배관 시스템에 최적화된 NHX는 열교환기와 주요 부품을 패키지화하여 난방·급탕 공급 성능의 균일성을 확보하고, 집단에너지 설비의 표준화와 고효율화를 실현하는 통합 열교환기입니다.
통합배관 시스템은 난방 및 급탕 배관을 하나로 통합하고, 세대별 급탕 열교환기 유닛을 통해 난방과 급탕을 동시에 공급하는 고효율 시스템입니다. NHX는 기존에 각각 설치되던 난방 열교환기와 급탕 열교환기를 하나의 유닛으로 일체화하고, 기존 중앙 집중식 4관식 난방방식을 개선한 2관식 배관 시스템을 적용해 배관 공사비와 열 손실을 줄입니다. 사용 내압 성능이 우수한 브레이징 판형열교환기를 적용해 안정성과 효율성을 확보했으며, 30만 kcal/hr부터 150만 kcal/hr까지 10만 단위로 표준화한 라인업으로 구성합니다. 팽창기수분리기(FX®)와 여과식 수처리장치(mini-USF®)의 연결 포트를 제공해 추가 배관 공사 없이 주배관 시스템을 유지할 수 있습니다.
난방과 급탕 배관을 통합하고 각각 설치되던 난방 열교환기와 급탕 열교환기를 하나의 유닛으로 일체화했습니다. 4관식을 개선한 2관식 배관 시스템으로 배관 공사비를 절감하고 열 손실을 최소화합니다.
기존 분리형 구조를 단순화하여 유지관리 효율을 높였으며, 세대별 독립 제어기능으로 사용자가 원하는 시점에 난방과 온수를 개별 제어할 수 있습니다. 계절별 난방 전환기와 관계없이 연중 공급이 가능합니다.

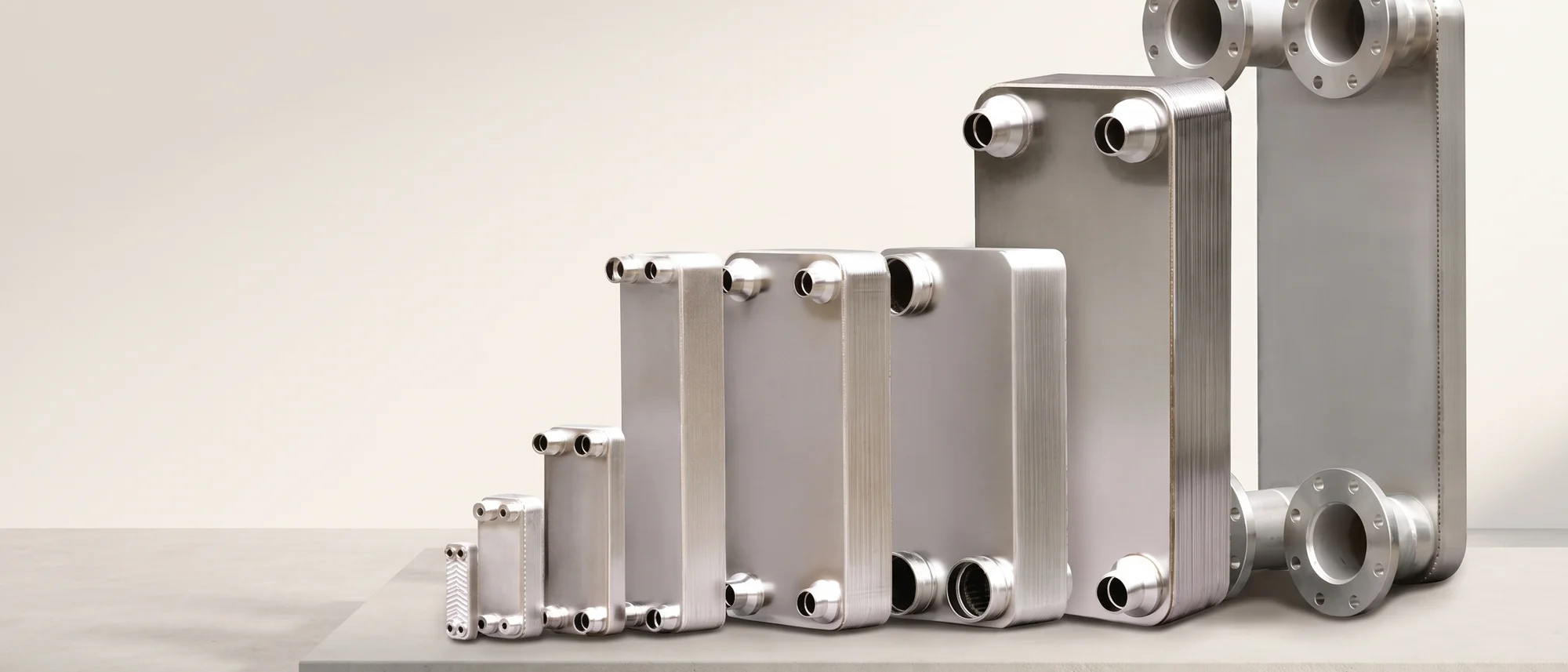

통합배관 시스템에 적용되는 차세대 통합 열교환기 NHX는 사용 내압 성능이 우수한 브레이징 판형열교환기를 적용하여 안정성과 효율성을 동시에 확보했습니다. 용접형 설계로 내구성을 강화했습니다.
고층부·중층부·저층부 중심의 조닝 방식에서 벗어나 각 동별 수직 조닝 방식을 적용해 동일 용량의 콤팩트 설비 유닛 설치가 가능합니다. 브레이징 판형열교환기는 최대 40 bar의 내압 성능을 지원합니다.
30만 kcal/hr부터 150만 kcal/hr까지 10만 단위로 제품을 표준화하여 표준모델로 구성합니다. 설계·시공·유지관리의 표준화와 간소화를 실현합니다.
집단에너지시설 기준에 맞추어 배관수의 안정적인 순환과 용존산소 제거를 위한 팽창기수분리기(FX®), 배관 내 이물질 제거를 위한 여과식 수처리장치(mini-USF®)의 연결 포트를 제공합니다.
열원플랜트에서 공급한 지역난방 열은 지하 기계실의 NHX 유닛과 팽창탱크를 거쳐 건물 각 층 세대의 난방·급탕 계통으로 전달됩니다. 공급과 환수를 2관식으로 구성하며, 세대별 급탕 열교환기 유닛이 난방과 급탕을 동시에 공급합니다.
지역난방 열원플랜트에서 생산한 열을 기계실로 공급합니다.
NHX 유닛과 팽창탱크(시수 유입)가 1차측 열을 2차측 통합배관으로 전달합니다.
공급·환수 2관식 배관으로 건물 각 층에 난방과 급탕을 함께 보냅니다.
세대별 급탕 열교환기 유닛을 통해 난방과 급탕(샤워)을 동시에 공급하며 세대별로 독립 제어합니다.
저층부·중층부·고층부 존별 설비 대신 A동·B동·C동 각각에 콤팩트 유닛 1대를 설치합니다.

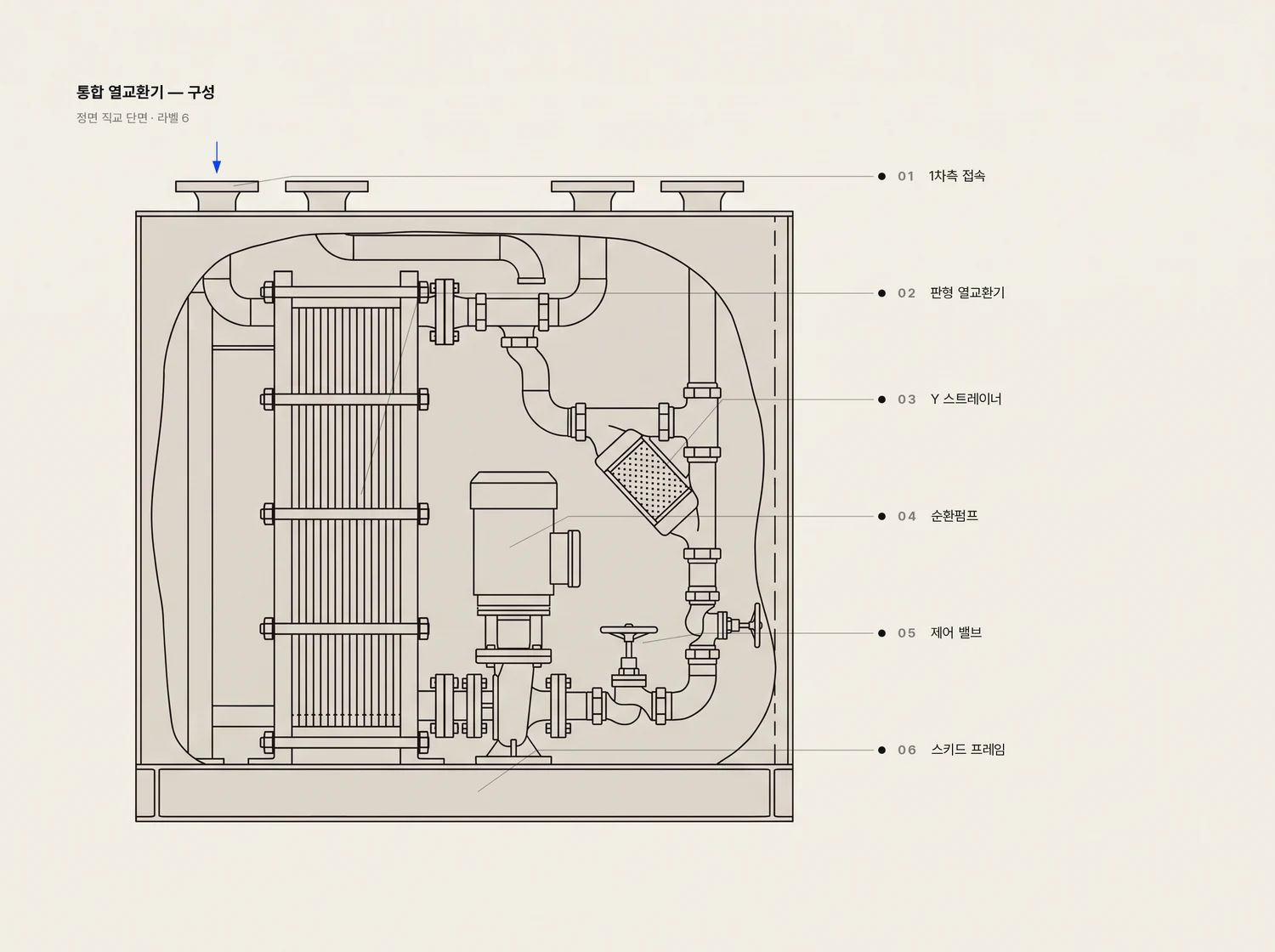

| 표준 열량 범위 | 300,000 ~ 1,500,000 kcal/h (10만 kcal/h 단위) |
|---|---|
| 열교환기 형식 | 브레이징 판형열교환기 (BC Series) |
| 열교환기 내압 성능 | 최대 40 bar |
| 1차측 설계압력 | 16 kg/㎠ |
| 1차측 관경 | 50 ~ 100 A |
| 2차측 관경 | 100 ~ 150 A |
| 순환펌프 | 3대(예비 0) · 구경 50 / 65 A |
| 배관 방식 | 2관식 통합배관 |
| 제어 | 세대별 독립 제어 · DPV / TCV 적용 |
| 제품명 | 열량kcal/h | 치수 Wmm | 치수 Hmm | 치수 Lmm | 열교환기 모델(TYPE) | 1차측 관경A | 1차측 유량LPM | 1차측 설계압력kg/㎠ | 2차측 관경A | 2차측 유량LPM | 순환펌프 대수(예비) | 순환펌프 구경A | 순환펌프 모델 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHX - 300 | 300,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 50 | 77 | 16 | 100 | 333 | 3(0) | 50 | JS 50 -250 3.7kW |
| NHX - 400 | 400,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 50 | 103 | 16 | 100 | 444 | 3(0) | 50 | JS 50 -250 3.7kW |
| NHX - 500 | 500,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 65 | 128 | 16 | 100 | 556 | 3(0) | 50 | JS 50 -250 5.5kW |
| NHX - 600 | 600,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 65 | 154 | 16 | 125 | 667 | 3(0) | 50 | JS 50 -250 5.5kW |
| NHX - 700 | 700,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 65 | 179 | 16 | 125 | 778 | 3(0) | 50 | JS 50 -250 5.5kW |
| NHX - 800 | 800,000 | 2000 | 2020 | 2400 | BC Series (Brazed) | 65 | 205 | 16 | 125 | 889 | 3(0) | 50 | JS 50 -250 5.5kW |
| NHX - 900 | 900,000 | 2170 | 2220 | 2700 | BC Series (Brazed) | 80 | 231 | 16 | 125 | 1000 | 3(0) | 50 | JS 50 -250 5.5kW |
| NHX -1000 | 1,000,000 | 2170 | 2220 | 2700 | BC Series (Brazed) | 80 | 256 | 16 | 150 | 1111 | 3(0) | 65 | JS 65 -250 5.5kW |
| NHX -1100 | 1,100,000 | 2170 | 2220 | 2900 | BC Series (Brazed) | 80 | 282 | 16 | 150 | 1222 | 3(0) | 65 | JS 65 -250 5.5kW |
| NHX -1200 | 1,200,000 | 2170 | 2220 | 2900 | BC Series (Brazed) | 80 | 308 | 16 | 150 | 1333 | 3(0) | 65 | JS 65 -250 5.5kW |
| NHX -1300 | 1,300,000 | 2170 | 2220 | 2900 | BC Series (Brazed) | 80 | 333 | 16 | 150 | 1444 | 3(0) | 65 | JS 65 -250 5.5kW |
| NHX -1400 | 1,400,000 | 2170 | 2220 | 2900 | BC Series (Brazed) | 100 | 360 | 16 | 150 | 1556 | 3(0) | 65 | JS 65 -250 5.5kW |
| NHX -1500 | 1,500,000 | 2170 | 2220 | 2900 | BC Series (Brazed) | 100 | 385 | 16 | 150 | 1667 | 3(0) | 65 | JS 65 -250 5.5kW |
| 번호 | 제품구성 및 규격 |
|---|---|
| ① | 계측기 (온도계, 압력계) |
| ② | 제어판넬 |
| ③ | 팽창수관 / 팽창환수관 |
| ④ | HWS / HWR |
| ⑤ | DHWS / DHWR |
| ⑥ | 브레이징 판형열교환기 |
| ⑦ | DPV (Differential Pressure Control Valve) |
| ⑧ | 인라인펌프 |
| ⑨ | TCV (Temperature Control Valve) |
①~⑤는 외관 지시번호, ⑥~⑨는 내부 프레임 지시번호입니다.
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
