태양광열 복합 패널(PVT Hybrid Solar Panel)은 태양광으로 전기를 만드는 발전 모듈과 태양열을 흡수해 온수를 만드는 집열 모듈을 결합해 하나의 패널에서 전기와 온수를 동시에 생산하는 하이브리드 패널입니다.
일반적인 PV 패널은 태양 에너지의 약 20%만을 전기로 변환하고 나머지는 대부분 열로 손실되며, 발전 모듈은 온도가 오를수록 효율이 떨어지는 특성이 있습니다. PVT 패널은 PV 모듈 뒤에 열교환기를 설치해 버려지는 열에너지를 회수하고, 이 과정에서 모듈의 작동 온도를 크게 낮추어 사용 환경과 조건에 따라 전기를 5~15%까지 더 생산합니다. 패널 1장은 출력 640 W, 효율 22.92%, 열출력 426 W/㎡ 사양이며 집열 면적은 2.54 ㎡입니다. 태양광 패널과 태양열 집열기를 각각 설치하는 것에 비해 최대 40% 더 적은 공간으로 같은 양의 재생에너지를 생산합니다. 생산된 열에너지는 BoS 구성요소를 하나로 통합한 SolarTherm 열관리 솔루션으로 저장하고 건물 부하에 연계합니다.
하나의 패널에서 전기에너지와 열에너지를 동시에 생산하기 때문에 면적당 재생에너지 활용 효과가 크게 증가합니다. 패널 1장 기준 출력 640 W, 열출력 426 W/㎡입니다.
부식이 일어나지 않는 폴리머 집열기는 내환경성이 뛰어나고, 우리 기술로 개발하고 생산하기 때문에 다양한 PV 규격에 유연하게 대응할 수 있습니다.
경량화 설계로 지붕의 하중 부하가 상대적으로 적고, 전용 연결 부품을 사용해 배관 설치 작업을 간소화 했습니다. 패널 1장 무게는 38 kg입니다.
PV 모듈 뒤 열교환기가 버려지는 열에너지를 회수하면서 PV 모듈의 작동 온도를 크게 낮춥니다. 사용 환경과 조건에 따라 전기를 5~15%까지 더 생산합니다.
태양광 패널과 태양열 집열기를 각각 설치하는 것에 비해 최대 40% 더 적은 공간으로 같은 양의 재생에너지를 생산할 수 있어, 옥상 면적이 제한된 도시의 건물에 적용합니다.
PVT 시스템에 필요한 모든 BoS(Balance of System) 구성요소를 하나의 패키지로 통합해 설계와 설치 과정을 간소화 합니다. 드레인백 탱크, 순환펌프, 코일형 열교환기, 컨트롤러로 구성됩니다.
공장에서 사전 제작하기 때문에 품질과 신뢰성을 확보할 수 있고, 현장의 시공 기간을 단축해 비용을 절감하고 안전 관리 부담을 경감합니다.
밀폐형 드레인백 시스템은 PVT 패널에서 생산된 열을 효과적으로 수집하고, 사용하지 않을 때는 열매체를 탱크로 회수하여 과열이나 동파와 같은 위험으로부터 시스템을 보호합니다.

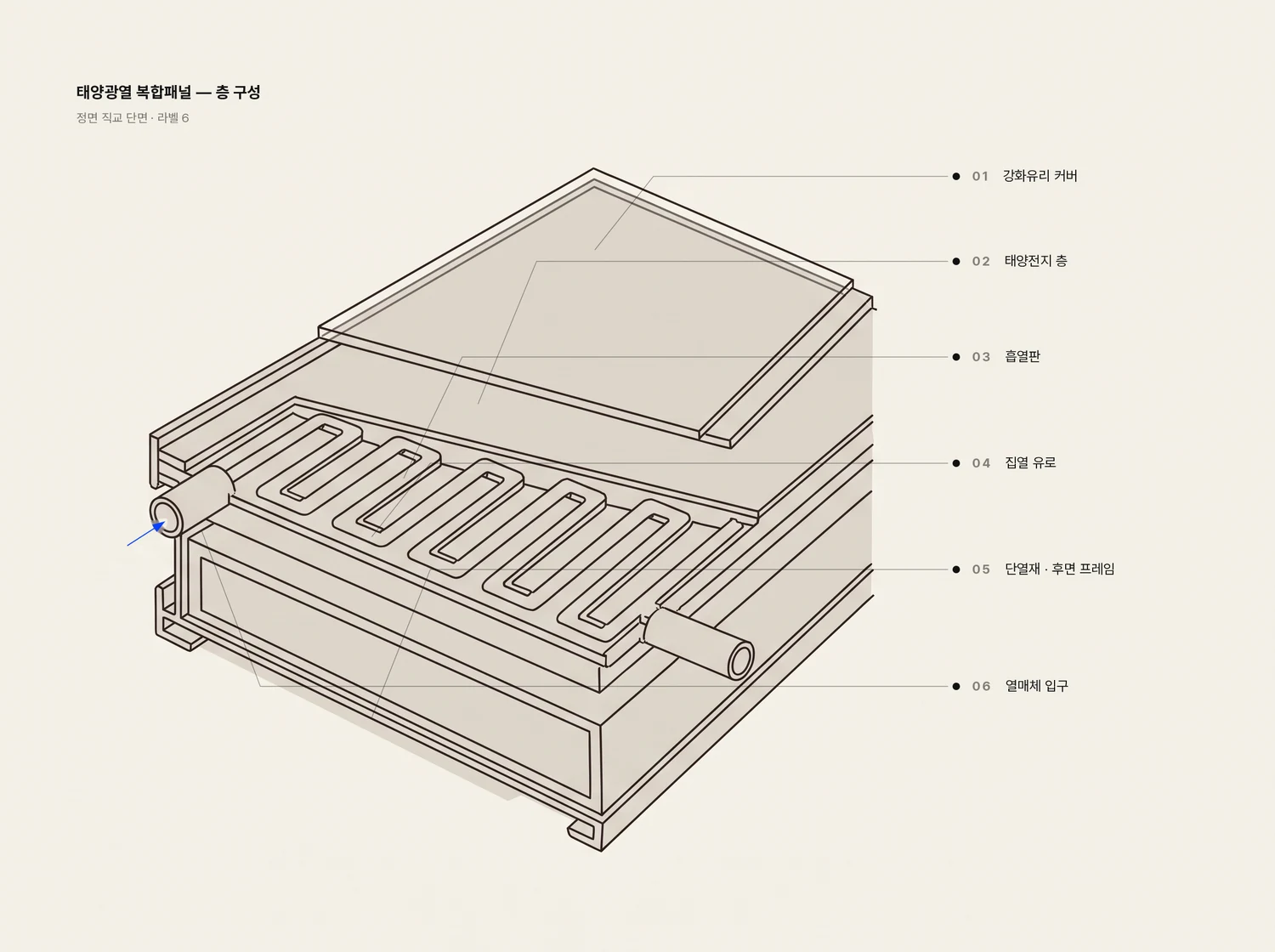

PVT 패널은 PV 모듈 뒤에 열교환기를 설치해 발전 과정에서 손실되는 열에너지를 회수합니다. 회수한 열은 유용한 온수를 생산하는 데 사용하고, 동시에 PV 모듈의 작동 온도를 낮춰 발전량을 늘립니다. 생산된 열에너지는 SolarTherm 열관리 솔루션에 저장했다가 건물의 부하에 활용합니다.
Mono-crystalline 셀 156개(6×26 Matrix)로 태양광을 전기로 변환합니다. 출력 640 W, 효율 22.92%, 최대시스템전압 1,500 V입니다.
PV 모듈 뒤 폴리머 집열기가 손실되는 열을 회수합니다. 작동유체는 프로필렌글리콜 수용액이며 체적 7.92 L, 정격유량 2 LPM, 최대허용압력 3.0 bar입니다.
회수한 열에너지를 저장합니다. 저장용량 1,600 L, 유효용량 1,440 L, 축열량 43,200 kcal이며 사용하지 않을 때는 열매체를 탱크로 회수합니다.
열매체를 순환시키는 펌프와 이를 제어하는 컨트롤러로 구성됩니다. 양정 20 to 90 m, 유량 5.8 ㎥/h, 전원은 3 Phase 380VAC입니다.
저장한 열을 건물의 부하와 연결합니다. 계통 접속구 표기는 PVT INNET · PVT OUTLET · AIR VENT · PRESSURE RELIEF · HOT WATER · TAP WATER · FEED · DRAIN 입니다.
저온 급탕(Up to 40℃), 태양열 보조 공기열 히트펌프 시스템, 태양열 보조 계간축열 시스템(STTES · BTES)으로 활용합니다.
| 크기 | 2,465 × 1,133 × 133 mm |
|---|---|
| 무게 | 38 kg |
| 출력 (Pmax) | 640 W |
| 효율 | 22.92 % |
| 셀 타입 | Mono-crystalline |
| 작동 온도 | -40℃ to +85℃ |
| 집열 면적 | 2.54 ㎡ |
| 열출력 | 426 W/㎡ |
| 최대허용압력 (집열부) | 3.0 bar |
| 작동유체 | 프로필렌글리콜 수용액 |
| 인증 | ISO 45001 · ISO 9001 |
| 항목 | 값 |
|---|---|
| 크기 | 2,465 × 1,133 × 133 mm |
| 설하중/풍하중 | 5,400 Pa / 2,400 Pa |
| 무게 | 38 kg |
| 전면재료 | 반사방지 강화유리 3.2 mm |
| 프레임 | 양극처리 알루미늄 |
| 셀 타입 | Mono-crystalline |
| 셀 개수 | 156개 (6×26 Matrix) |
| 정션박스 | IP68 with 3 bypass diodes |
| 케이블 | 12AWG, (+)1,000 mm / (-)500 mm |
| 커넥터 | MC4 호환 |
| 항목 | 값 |
|---|---|
| 출력(Pmax) | 640 W |
| 최대출력전압(Vmp) | 46.52 V |
| 최대출력전류(Imp) | 13.76 A |
| 단락전류(Isc) | 14.59 A |
| 개방전압(Voc) | 55.87 V |
| 효율 | 22.92 % |
| 작동 온도 | -40℃ to +85℃ |
| 최대시스템전압 | 1,500 V |
| 최대직렬퓨즈등급 | 30 A |
| 출력오차범위 | 0 ~ +5 W |
| 항목 | 값 |
|---|---|
| 면적 | 2.54 ㎡ |
| 작동유체 | 프로필렌글리콜 수용액 |
| 체적 | 7.92 L |
| 최대허용압력 | 3.0 bar |
| 정체온도 | 79℃ |
| 정격유량 | 2 LPM |
| 압력강하 | 0.1 kPa |
| 열출력 | 426 W/㎡ |
| 항목 | 값 |
|---|---|
| 크기 | 1,600 × 1,600 × 2,200 mm |
| 저장용량 | 1,600 L |
| 유효용량 | 1,440 L |
| 최대허용압력 | 10 bar |
| 사용압력 | 6 bar |
| 양정 | 20 to 90 m |
| 유량 | 5.8 ㎥/h |
| 축열량 | 43,200 kcal |
| 전원 | 3 Phase 380VAC |
SolarTherm 은 PVT 시스템을 위한 열관리 솔루션으로, 드레인백 탱크 · 순환펌프 · 코일형 열교환기 · 컨트롤러를 하나의 BoS 패키지로 구성합니다.
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
