하절기 냉방 전력비용을 줄이기 위하여 야간에 값싼 심야전력을 이용해 얼음을 만들어 저장했다가 주간에 얼음을 녹여 냉방하는 설비입니다. 모듈형 철제탱크와 건물구조체를 이용한 콘크리트 탱크에 모두 적용합니다.
빙축열 냉방설비는 심야전력으로 얼음을 만들어 저장한 뒤 주간에 녹여 냉방하는 설비로, 주간 전력 피크를 낮추고 냉방 전력비용을 줄입니다. 장한기술 ICESTOR 축열조는 폴리프로필렌 단위축열코일을 균일한 고밀도로 배열한 ICE ON COIL 내융형 방식으로 IPF 95%를 실현하며, HX-12-6·HX-12-9·HX-12-12 계열 12모델이 전열 축열량 140~1,260 RT · hr 범위를 담당합니다. 스크류 냉동기·축열조·판형열교환기·펌프류·고압송풍기로 구성하는 패키지 시스템은 JH-50부터 JH-1000까지 15형식으로 선정하며, 적용 냉방 면적은 400평에서 8,000평까지입니다.
균일한 고밀도의 코일 배열로 IPF 95%를 실현하여 축열조 설치면적이 작게 소요되며, 단위체적당 코일 전열면적이 커 제빙 및 해빙 효율이 우수합니다.
시스템이 간단하여 고장이 적고 설치비 및 운전비가 저렴합니다. JH-50부터 JH-1000까지 15형식의 종합 선정표로 표준 패키지를 구성합니다.

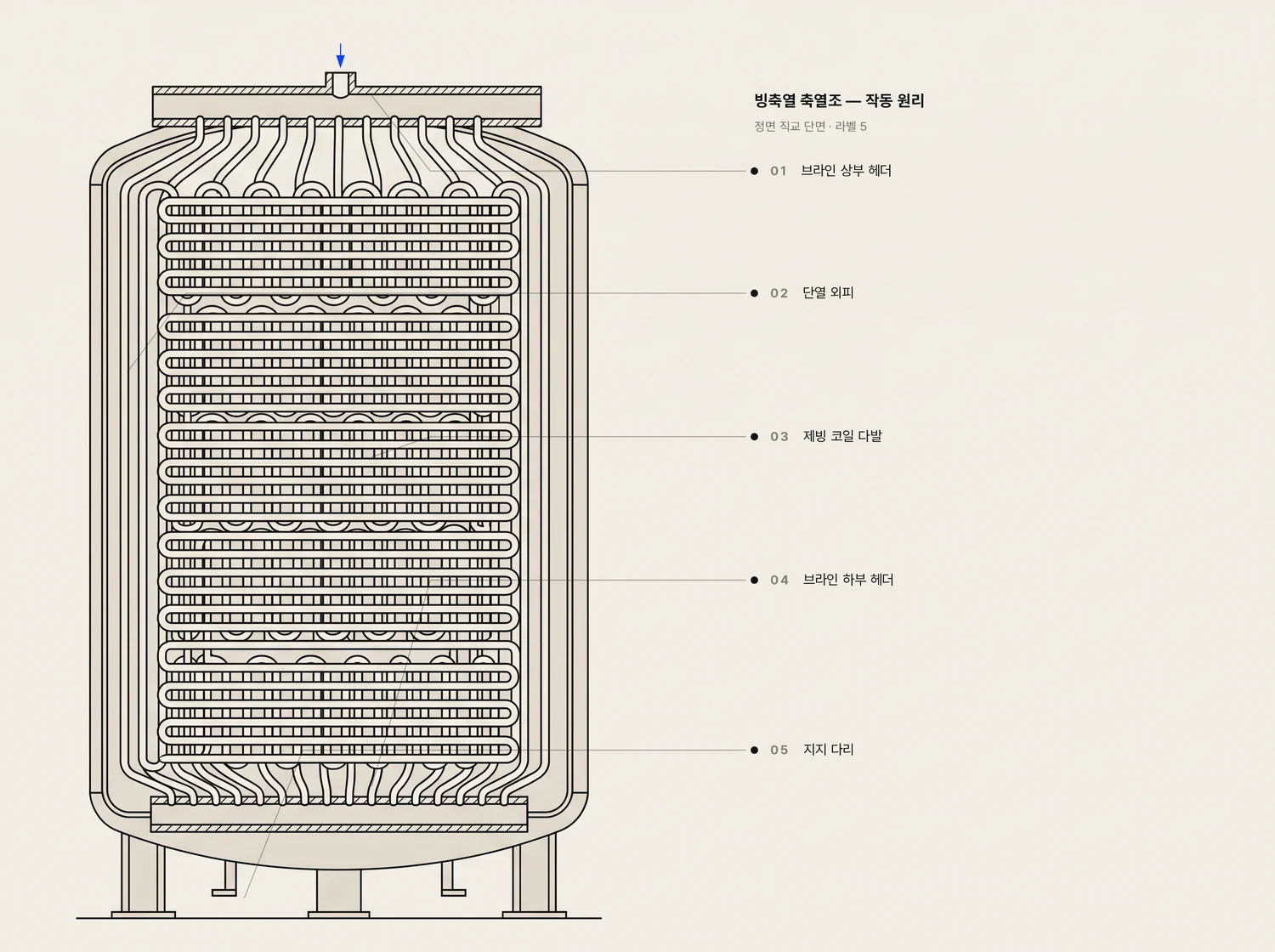

폴리프로필렌제 단위축열코일을 여러 개 연결하는 구조로 각각 점검 및 교체가 가능하므로 유지보수가 용이하고, 물에 잠긴 부위에 금속이 없어 부식이 전혀 없습니다.
제빙 시 외융형에 생기기 쉬운 얼음의 Bridge 현상과 해빙 시 캡슐형에 생기기 쉬운 Channel 현상의 문제가 없도록 축열조 내부 분배배관을 특수 설계했습니다.
제빙 시 -4~-5℃의 브라인이 코일 내부를 순환하여 균일한 밀도로 얼음을 생성하므로 냉동기의 COP(성적계수)가 높습니다. 해빙 시에는 코일 주변부터 녹습니다.
모듈형 철제탱크와 건물구조체를 이용한 콘크리트 탱크에 모두 적용할 수 있습니다. 철제탱크는 기계실·옥외노출·지하매설 설치가 가능하고, 콘크리트탱크는 유휴공간과 낮은 층고에도 적용합니다.
20년 이상 사용한 실적으로 충분한 내구성과 긴 수명이 입증되었으며, 폴리머 재질을 적용해 저온 환경에서의 특성이 우수합니다.
해빙 시 고압송풍기를 운전하여 축열조 내에 공기를 분사해 얼음과 물을 교반함으로써 해빙효율을 높입니다. 해빙량 50% 이하에서 운전을 시작하며 해빙 종료 시 얼음이 남지 않습니다.
하절기 냉방 전력비용을 줄이기 위하여 야간에 값싼 심야전력을 이용해 얼음을 만들어 저장했다가 주간에 얼음을 녹여 냉방하는 설비입니다. 제빙방식은 정적 제빙방식 중 ICE ON COIL 내융형에 해당합니다. 제빙 시 -4~-5℃의 브라인이 코일 내부를 순환하여 코일 주위를 제빙하고, 해빙 시에는 코일 주변부터 해빙됩니다.
심야시간에 축열조 내에 얼음을 얼리는 운전형태로서 냉동기는 저온운전상태로 설정되어 냉각탑, 브라인 펌프와 함께 가동됩니다. 이때 열교환기측으로는 브라인이 흐르지 않습니다.
축열조와 냉동기를 동시에 가동하여 냉방하는 형태로서 냉동기, 냉각탑, 브라인펌프 등 모든 기기가 작동되며, 냉방부하가 큰 여름철 한낮에 주로 이용됩니다.
심야전력으로 얼린 얼음을 녹여 냉방하는 형태로서 브라인 펌프와 냉수펌프가 가동되며 냉동기는 가동되지 않습니다. 냉방부하량이 적거나 외기온도가 비교적 낮은 초여름·초가을에 주로 이용됩니다.
축열조의 해빙을 지연·보류시킬 때와 축열조의 해빙이 완료되었을 때 가동되며 축열조로는 브라인이 흐르지 않습니다. 여름철 오전 이른 시간 및 오후 늦은 시간에 주로 이용됩니다.
| 제빙방식 | 정적 제빙방식 — ICE ON COIL 내융형 |
|---|---|
| IPF(빙충전율) | 95% |
| 축열조 용량 범위 | 140 ~ 1,260 RT · hr (HX-12 계열 12모델, 전열 기준) |
| 시스템 용량 범위 | JH-50 ~ JH-1000 (일최대 냉방부하 50 ~ 1,000 RT) |
| 적용 냉방 면적 | 400 ~ 8,000 평 |
| 제빙 브라인 온도 | -4 ~ -5℃ |
| 브라인 농도 | E.G. 25% |
| 최고사용온도 | 40℃ |
| 최고운전압력 | 6 kg/㎠ |
| 단열계수 | 2.5 ㎡h℃/kcal |
| 열교환튜브외경 | 6.35 mm |
| 외부케이싱 | 합금도금강판 (Magnesium Aluminium Alloy) |
| 보온 | EPS 판넬 |
| 방수 | EVA (Ethylene-Vinyl Acetata copolymer) |
| 열교환기재질 | 폴리 프로필렌 (물과 접촉되는 축열조 내 모든 부품은 비철임) |
| 축열량센서 | 물에서 얼음으로 변환시 부피 팽창을 측정하는 수위레벨센서 |
축열 및 방열시간 10시간, 축열율 40 % 를 기준으로 종합 선정표에서 형식을 선정합니다. 선정표는 표준조건에 의한 선정이며 실제 건물에 적용 시에는 당사로 연락 바랍니다. 한전 특별부담금 산정에는 감소전력 계산식을 사용합니다.
감소전력(kW) = 축열조 용량(RT · hr) / 10hr(표준냉방시간)| 항목 | 구분 | 단위 | HX-12-6 #140 | HX-12-6 #280 | HX-12-6 #420 | HX-12-6 #590 | HX-12-9 #220 | HX-12-9 #440 | HX-12-9 #660 | HX-12-9 #880 | HX-12-12 #590D | HX-12-12 #880D | HX-12-12 #1180 | HX-12-12 #1330 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 축열량 | 잠열 | RT · hr | 125 | 250 | 375 | 500 | 188 | 375 | 565 | 750 | 500 | 750 | 1,000 | 1,125 |
| 축열량 | 현열 | RT · hr | 15 | 30 | 45 | 60 | 22 | 45 | 70 | 90 | 60 | 90 | 120 | 135 |
| 축열량 | 전열 | RT · hr | 140 | 280 | 420 | 560 | 210 | 420 | 635 | 840 | 560 | 840 | 1,120 | 1,260 |
| 축열량 | 단위면적당축열능력 | RT · hr/㎡ | 35 | 38 | 38 | 39 | 43 | 49 | 49 | 48 | 61 | 64 | 66 | 72 |
| 외형치수 및 구조 | 유효열교환면적 | ㎡ | 183 | 365 | 548 | 730 | 274 | 548 | 825 | 1,095 | 730 | 1,095 | 1,460 | 1,643 |
| 외형치수 및 구조 | 단위축열용량당유효열교환면적 | ㎡/RT · hr | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 | 1.46 |
| 외형치수 및 구조 | HX-12 모듈수량 | 개 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 2 | 3 | 4 | 4.5 |
| 외형치수 및 구조 | 입·출구 SIZE | A | 80×2 | 80×2 | 80×2 | 80×2 | 80×2 | 80×2 | 80×2 | 80×2 | 125×2 | 125×2 | 125×2 | 125×2 |
| 외형치수 및 구조 | 외형치수 가로 | mm | 1,662 | 3,032 | 4,607 | 5,977 | 1,810 | 3,180 | 4,755 | 6,440 | 3,375 | 4,800 | 6,200 | 4,740 |
| 외형치수 및 구조 | 외형치수 세로 | mm | 2,422 | 2,422 | 2,422 | 2,422 | 2,720 | 2,720 | 2,720 | 2,720 | 2,740 | 2,740 | 2,740 | 3,710 |
| 외형치수 및 구조 | 외형치수 높이 | mm | 2,092 | 2,092 | 2,092 | 2,092 | 3,250 | 3,250 | 3,250 | 3,250 | 4,300 | 4,300 | 4,300 | 4,300 |
| 외형치수 및 구조 | 축열조체적 (외부기준) | ㎥ | 8.4 | 15.4 | 23.3 | 30.3 | 16 | 28.1 | 42.0 | 56.9 | 39.8 | 56.6 | 73.0 | 75.6 |
| 외형치수 및 구조 | 설치면적 | ㎡ | 4.0 | 7.3 | 11.2 | 14.5 | 4.9 | 8.6 | 12.9 | 17.5 | 9.2 | 13.2 | 17.0 | 17.6 |
| 외형치수 및 구조 | 제품중량 | kg | 910 | 1,450 | 2,175 | 2,730 | 1,230 | 2,130 | 3,120 | 4,095 | 3,400 | 4,400 | 6,500 | 7,313 |
| 외형치수 및 구조 | 운전중량 | kg | 6,175 | 11,980 | 17,970 | 23,790 | 9,125 | 17,925 | 26,815 | 35,685 | 24,460 | 35,990 | 48,620 | 54,698 |
| 외형치수 및 구조 | 단위면적당운전하중 | kg/㎡ | 1,543 | 1,641 | 1,610 | 1,643 | 1,853 | 2,072 | 2,073 | 2,037 | 2,527 | 2,736 | 2,862 | 3,110 |
| 외형치수 및 구조 | 물체적 | L | 5,000 | 10,000 | 15,000 | 20,000 | 7,500 | 15,000 | 22,500 | 30,000 | 20,000 | 30,000 | 40,000 | 45,000 |
| 외형치수 및 구조 | 브라인체적(E.G. 25%) | L | 265 | 530 | 795 | 1,060 | 395 | 795 | 1,195 | 1,590 | 1,060 | 1,590 | 2,120 | 2,385 |
1. 현열은 -2.5~7 ℃ 기준임 2. 상기 규격 및 시방은 제품의 개량 등으로 사전 예고없이 변경될 수 있음. HX-12-6은 2 M, HX-12-9는 3 M, HX-12-12는 4 M 기준입니다.
| 항목 | 단위 | 내용 |
|---|---|---|
| 최고사용온도 | ℃ | 40 |
| 최고운전압력 | kg/㎠ | 6 |
| 단열계수 | ㎡h℃/kcal | 2.5 |
| 열교환튜브외경 | mm | 6.35 |
| 외부케이싱 | 합금도금강판 (Magnesium Aluminium Alloy) | |
| 보온 | EPS 판넬 | |
| 방수 | EVA (Ethylene-Vinyl Acetata copolymer) | |
| 열교환기재질 | 폴리 프로필렌 (물과 접촉되는 축열조 내 모든 부품은 비철임) | |
| 축열량센서 | 물에서 얼음으로 변환시 부피 팽창을 측정하는 수위레벨센서 |
| 모델명 | 출력kW | 최대용량㎥/min | 최대압력mmAq | 소음dB | 전압V | 크기 L × W × Hmm | 중량kg | 단수 |
|---|---|---|---|---|---|---|---|---|
| DH-0.7-H | 0.75 | 0.8 | 2000 | 72 | 220/380 | 293 × 550 × 297 | 17 | 2단 |
| DH-1.5-H | 1.5 | 1.0 | 2500 | 72 | 220/380 | 348 × 485 × 570 | 41 | 2단 |
| DH-2.2-H | 2.2 | 1.5 | 3000 | 74 | 220/380 | 348 × 485 × 570 | 43 | 2단 |
| DH-3.7-H | 3.75 | 3.0 | 3500 | 76 | 220/380 | 364 × 500 × 660 | 47 | 2단 |
| DH-5.5-H | 5.5 | 4.2 | 4000 | 80 | 220/380 | 450 × 914 × 1052 | 79 | 2단 |
| DH-7.5-H | 7.5 | 5.8 | 4500 | 82 | 220/380 | 450 × 929 × 1052 | 87 | 2단 |
| DH-11-H | 11 | 8.0 | 5000 | 83 | 220/380 | 487 × 1140 × 1160 | 190 | 2단 |
해빙 시 Air Agitation(공기 교반)용 고압송풍기입니다.
| 항목 | 세부항목 | 구분 | 단위 | JH-50 | JH-80 | JH-100 | JH-130 | JH-160 | JH-180 |
|---|---|---|---|---|---|---|---|---|---|
| 적용 냉방 면적 | 평 | 400 | 600 | 800 | 1,000 | 1,200 | 1,400 | ||
| 일최대 냉방부하 | RT | 50 | 80 | 100 | 130 | 160 | 180 | ||
| 스크류 냉동기 | 용량 | 주 간 | RT | 30 | 40 | 50 | 60 | 80 | 100 |
| 스크류 냉동기 | 용량 | 야 간 | RT | 22 | 28 | 34 | 42 | 56 | 68 |
| 스크류 냉동기 | 소비전력 | 주 간 | kW | 31 | 40.1 | 48.8 | 57.8 | 80.2 | 97.6 |
| 스크류 냉동기 | 소비전력 | 야 간 | kW | 30.2 | 38.7 | 47 | 56 | 77.4 | 94 |
| 스크류 냉동기 | 입출구 온도(주/야) | ℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | |
| 축열조 | 축열조 용량 | RT · hr | 160 | 260 | 320 | 420 | 520 | 600 | |
| 축열조 | 축열조 모델×대수 | # | #220×1 | #420×1 | #420×1 | #590×1 | #880×1 | #880×1 | |
| 축열조 | 입출구 온도(주/야) | ℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | |
| 판 형 열교환기 | 용량 | RT | 50 | 80 | 100 | 130 | 160 | 180 | |
| 판 형 열교환기 | 브라인 입출구 온도 | ℃ | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | |
| 판 형 열교환기 | 냉수 입출구 온도 | ℃ | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | |
| 펌 프 | 브라인 펌프 | 유 량 | ㎥/h | 26.6 | 42.5 | 53.2 | 69.1 | 85.1 | 95.7 |
| 펌 프 | 브라인 펌프 | 동 력 | kW | 5.5 | 7.5 | 11 | 11 | 15 | 15 |
| 펌 프 | 브라인 펌프 | 배관구경 | mm | 80 | 100 | 125 | 125 | 125 | 150 |
| 펌 프 | 냉각수 펌프 | 유 량 | ㎥/h | 23.4 | 31.2 | 39 | 46.8 | 62.4 | 78 |
| 펌 프 | 냉각수 펌프 | 동 력 | kW | 5.5 | 7.5 | 7.5 | 7.5 | 11 | 15 |
| 펌 프 | 냉각수 펌프 | 배관구경 | A | 80 | 100 | 100 | 100 | 125 | 125 |
| 펌 프 | 냉수 펌프 | 유 량 | ㎥/h | 30.2 | 48.3 | 60.4 | 78.5 | 96.6 | 108.7 |
| 펌 프 | 냉수 펌프 | 동 력 | kW | 5.5 | 7.5 | 11 | 11 | 15 | 15 |
| 펌 프 | 냉수 펌프 | 배관구경 | mm | 100 | 100 | 125 | 125 | 150 | 150 |
| 고압 송풍기 (Ring Blower) | 풍량 | ㎥/min | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 | 0.7 | |
| 고압 송풍기 (Ring Blower) | 동력 | kW | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | |
| 밀폐형 팽창탱크 | L | 30 | 30 | 40 | 40 | 40 | 60 | ||
| 적용냉각탑 | RT | 30 | 40 | 50 | 60 | 80 | 100 | ||
| 빙축열시스템 점유면적 | 평 | 6 | 7.3 | 8 | 9.5 | 9.5 | 14.5 |
주) 선정표는 표준조건에 의한 선정이고 실제 건물에 적용 시에는 당사로 연락 바랍니다. 상기 규격 및 시방은 제품의 개량 등으로 사전 예고없이 변경될 수 있습니다.
| 항목 | 세부항목 | 구분 | 단위 | JH-200 | JH-250 | JH-300 | JH-400 | JH-600 | JH-700 | JH-800 | JH-900 | JH-1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 적용 냉방 면적 | 평 | 1,600 | 1,800 | 2,000 | 3,000 | 4,000 | 5,000 | 6,000 | 7,000 | 8,000 | ||
| 일최대 냉방부하 | RT | 200 | 250 | 300 | 400 | 600 | 700 | 800 | 900 | 1,000 | ||
| 스크류 냉동기 | 용량 | 주 간 | RT | 120 | 120 | 150 | 200 | 300 | 360 | 400 | 480 | 480 |
| 스크류 냉동기 | 용량 | 야 간 | RT | 82 | 82 | 103 | 137 | 207 | 246 | 275 | 328 | 328 |
| 스크류 냉동기 | 소비전력 | 주 간 | kW | 115.6 | 115.6 | 146.4 | 195.2 | 292.8 | 346.8 | 390.4 | 462.4 | 462.4 |
| 스크류 냉동기 | 소비전력 | 야 간 | kW | 112.0 | 112.0 | 141.0 | 188 | 282 | 336 | 376 | 448 | 448 |
| 스크류 냉동기 | 입출구 온도(주/야) | ℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | 10℃ → 6.5℃ / 야간 : -2℃ → -4.5℃ | |
| 축열조 | 축열조 용량 | RT · hr | 700 | 800 | 1,000 | 1,300 | 2,000 | 2,300 | 2,600 | 2,900 | 3,200 | |
| 축열조 | 축열조 모델×대수 | # | #420×2 | #590×2 | #880×2 | #880×2 | #880×3 | #880×4 | #880×4 | #880×5 | #880×5 | |
| 축열조 | 입출구 온도(주/야) | ℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | 6.5℃ → 3.0℃ / 야간 : -4.5℃ → -2℃ | |
| 판 형 열교환기 | 용량 | RT | 200 | 250 | 300 | 400 | 600 | 700 | 800 | 900 | 1,000 | |
| 판 형 열교환기 | 브라인 입출구 온도 | ℃ | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | 3℃ → 10℃ ( 표준 설정 ) | |
| 판 형 열교환기 | 냉수 입출구 온도 | ℃ | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | 12℃ → 7℃ ( 표준 설정 ) | |
| 펌 프 | 브라인 펌프 | 유 량 | ㎥/h | 106.4 | 133 | 159.6 | 212.8 | 319.2 | 372.4 | 425.6 | 478.8 | 532 |
| 펌 프 | 브라인 펌프 | 동 력 | kW | 19 | 22 | 22 | 30 | 45 | 55 | 55 | 75 | 75 |
| 펌 프 | 브라인 펌프 | 배관구경 | mm | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 250 | 300 |
| 펌 프 | 냉각수 펌프 | 유 량 | ㎥/h | 93.6 | 93.6 | 117 | 156 | 228 | 312 | 312 | 390 | 390 |
| 펌 프 | 냉각수 펌프 | 동 력 | kW | 15 | 15 | 19 | 22 | 22 | 45 | 45 | 55 | 55 |
| 펌 프 | 냉각수 펌프 | 배관구경 | A | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 250 |
| 펌 프 | 냉수 펌프 | 유 량 | ㎥/h | 120.8 | 151 | 181.2 | 241.6 | 362.4 | 422.8 | 483.2 | 543.6 | 604 |
| 펌 프 | 냉수 펌프 | 동 력 | kW | 19 | 22 | 22 | 30 | 55 | 55 | 75 | 75 | 75 |
| 펌 프 | 냉수 펌프 | 배관구경 | mm | 150 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 300 |
| 고압 송풍기 (Ring Blower) | 풍량 | ㎥/min | 0.7 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | |
| 고압 송풍기 (Ring Blower) | 동력 | kW | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | |
| 밀폐형 팽창탱크 | L | 80 | 80 | 110 | 110 | 180 | 200 | 200 | 300 | 400 | ||
| 적용냉각탑 | RT | 120 | 120 | 150 | 200 | 300 | 400 | 400 | 500 | 500 | ||
| 빙축열시스템 점유면적 | 평 | 16.4 | 22 | 24 | 28 | 31 | 39 | 44 | 50 | 48 |
주) 선정표는 표준조건에 의한 선정이고 실제 건물에 적용 시에는 당사로 연락 바랍니다.
| 구분 | 심야전력 (을 I ) | 심야전력 (을 II ) |
|---|---|---|
| 축열방식 | 전축열 : 냉방에 필요한 부하량 전부를 심야시간대에 축열하여 주간에 사용 | 부분축열 : 냉방에 필요한 열량의 40%이상을 심야 시간대에 축열하고 나머지 열량은 냉동기가 담당 |
| 기본요금 (kW당) | 없 음 | 7,160원 × (기타시간 사용량 / 월간 총 사용량) (비냉방기간 : 기본요금 710원/kW) |
| 전력량 요금 (kWh당) | 겨울철 : 62.3원 / 기타계절 : 45.2원 | 심야시간 : 겨울철 : 62.3원 / 기타계절 : 45.2원 / 기타시간 : 88.4원 |
심야시간 : 23:00~09:00 · 기타시간 : 09:00~23:00. 카탈로그 발행 시점 기준 — 최신 제도 확인 필요.
| 구분 | 지원내용 | 비고 |
|---|---|---|
| 소득세(법인)공제 | 투자액의 10% 상당금액에 대해 소득세(법인세)공제 | 설비용량이 30kW 이상 |
카탈로그 발행 시점 기준 — 최신 제도 확인 필요.
| 사업명 | 지원비율 | 이자율 | 대출기간 | 지원한도 |
|---|---|---|---|---|
| 전기대체냉방시설 | 소요자금의 80%이내 | 연리 3%(매 분기마다 변동) | 3년거치 5년분할상환 | 50억 |
카탈로그 발행 시점 기준 — 최신 제도 확인 필요.
| 감소전력 | 처음 200kW까지 | 다음 200kW까지 | 400kW초과 | 비 고 |
|---|---|---|---|---|
| 지원금액 | 480,000원/kW | 420,000원/kW | 350,000원/kW | 한도액 제한 없음 |
설계장려금 : 지원금액 — 특별부담금의 5%(한도액 없음) / 지원대상 — 설비설계사무소. 카탈로그 발행 시점 기준 — 최신 제도 확인 필요.
| 연면적평 | 냉방부하RT | 구분 | 일반전기식천원 | 가스흡수식천원 | 빙축열천원 |
|---|---|---|---|---|---|
| 3,000 | 300 | 초기투자비 | 132,000 | 171,000 | 225,000 |
| 3,000 | 300 | 연간운전비 | 45,600 | 35,200 | 18,100 |
| 3,000 | 300 | 투자비회수기간(년) | 기준 | 3.8 | 3.4 |
| 5,000 | 500 | 초기투자비 | 218,000 | 276,600 | 330,400 |
| 5,000 | 500 | 연간운전비 | 65,800 | 47,300 | 24,100 |
| 5,000 | 500 | 투자비회수기간(년) | 기준 | 3.2 | 2.7 |
| 10,000 | 1,000 | 초기투자비 | 389,000 | 540,400 | 608,000 |
| 10,000 | 1,000 | 연간운전비 | 118,300 | 68,500 | 31,400 |
| 10,000 | 1,000 | 투자비회수기간(년) | 기준 | 3.0 | 2.5 |
주) 비교 기준 1. 일반 사무실건물 2. 냉방시간 10HR 3. 빙축열은 부분축열방식 4. 냉방기간은 4개월 기준 5. 위 사항은 표준 시방을 기준으로 작성하였으므로 시스템 시방에 따라 회수기간이 변경될 수 있습니다. 카탈로그 발행 시점 기준 — 최신 제도 확인 필요.
특수 사양은 별도 제작이 가능하며, 설계 반영 전에는 최신 사양서를 확인해 주세요.
