Heat Exchanger

BC브레이징 판형열교환기 GK가스켓 판형 CBX콤팩트 설비유니트

Brazed Plate Heat Exchanger

가스켓 없는 브레이징 접합 구조 · 급탕부터 냉동까지 대응

BC Series

브레이징 판형열교환기

가스켓 없이 스테인리스 스틸 열판을 브레이징 공법으로 접합해 높은 설계압력을 구현한 콤팩트 열교환기입니다. 급탕 및 냉난방 시스템용과 냉동 사이클 시스템용으로 나누어 공급합니다.

브레이징 판형열교환기는 가스켓과 프레임 없이 스테인리스 스틸 열판을 브레이징 공법으로 접합한 열교환기입니다. 가스켓 판형 열교환기에 필요한 두꺼운 구조용 플레이트, 볼트와 이동막대, 프레임이 없으므로 50% 정도 작은 크기의 콤팩트한 설계가 가능합니다. 급탕 및 냉난방 시스템용은 스테인리스 스틸과 순도 99.9%의 동으로 브레이징하여 접점을 밀봉하고 연속적으로 유체가 흐르는 채널을 형성합니다. 냉동 사이클 시스템용은 설계압력이 높아 고압 냉매 시스템에 적용할 수 있으며 쉘 & 튜브형 열교환기 대비 중량 및 크기를 약 80% 정도 줄일 수 있습니다. 열판 타입은 H·M·L, 브레이징 용융제는 C(Copper)와 N(Nickel) 중에서 선택합니다.

제품문의 ↗ 카탈로그 다운로드 ↓

제품 특징

가스켓 없는 브레이징 접합

가스켓을 사용하지 않고 스테인리스 스틸 플레이트를 브레이징 공법으로 접합하여 높은 설계압력을 구현합니다. 누설 경로가 없어 신뢰성과 내구성이 뛰어납니다.

50% 콤팩트 설계

가스켓 판형 열교환기의 가스켓, 두꺼운 구조용 플레이트, 볼트와 이동막대, 프레임 등이 필요 없으므로 50% 정도 작은 크기의 콤팩트한 설계가 가능합니다.

순도 99.9% 동 브레이징

급탕 및 냉난방 시스템용은 스테인리스 스틸과 순도 99.9%의 동으로 브레이징하여 접점들을 밀봉하고 연속적으로 유체가 흐르는 채널을 형성합니다.

대향류 채널 구조

유체는 좁은 채널들 사이로 분배되며 판들은 두 유체가 서로 대향류 또는 순향류로 흐를 수 있도록 배열되어 높은 열전달 효율을 달성합니다.

쉘 & 튜브 대비 80% 감소

냉동 사이클 시스템용은 설계압력이 높아 고압의 냉매를 이용한 시스템에 적용이 가능하며, 쉘 & 튜브형 열교환기 대비 중량 및 크기를 약 80% 정도 줄일 수 있습니다.

냉매분배장치 적용

팽창밸브를 지나 증발기로 유입되는 냉매는 냉매액과 증기가 혼합되어 있으므로, 냉매를 균일하게 분배하기 위하여 열교환기 내부에 냉매분배장치 적용이 가능합니다.

광범위한 설계 옵션

디자인 옵션이 광범위하여 시스템 적용분야나 사용조건에 맞추어 최적의 플레이트 설계가 가능합니다. 열판 타입 H·M·L, 용융제 C·N 을 조합합니다.

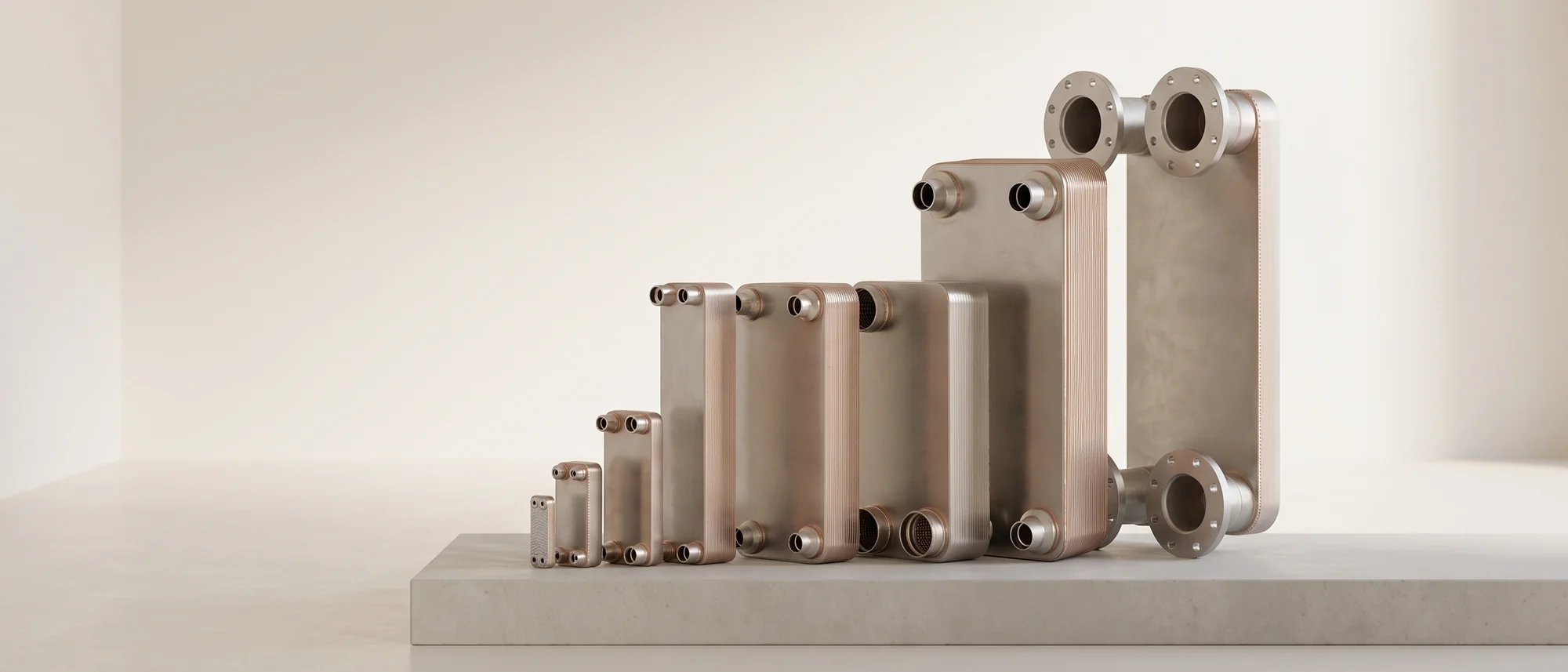

BC02~BC70 라인업

급탕·냉난방용은 BC02부터 세계최대 크기의 BC70까지 8개 모델, 냉동 사이클용은 BC10부터 BC65까지 6개 모델로 구성합니다.

적용 분야

지역 냉난방 시스템

실내 난방 시스템

태양열 급탕 및 난방 시스템

급탕 및 폐열회수 시스템

보일러 시스템

흡수식 냉동기 시스템

오일쿨러 시스템

신재생에너지 시스템

공기열 온수용 히트펌프 시스템

지열 히트펌프 시스템

항온 항습 시스템

칠러 시스템

산업용 냉동기

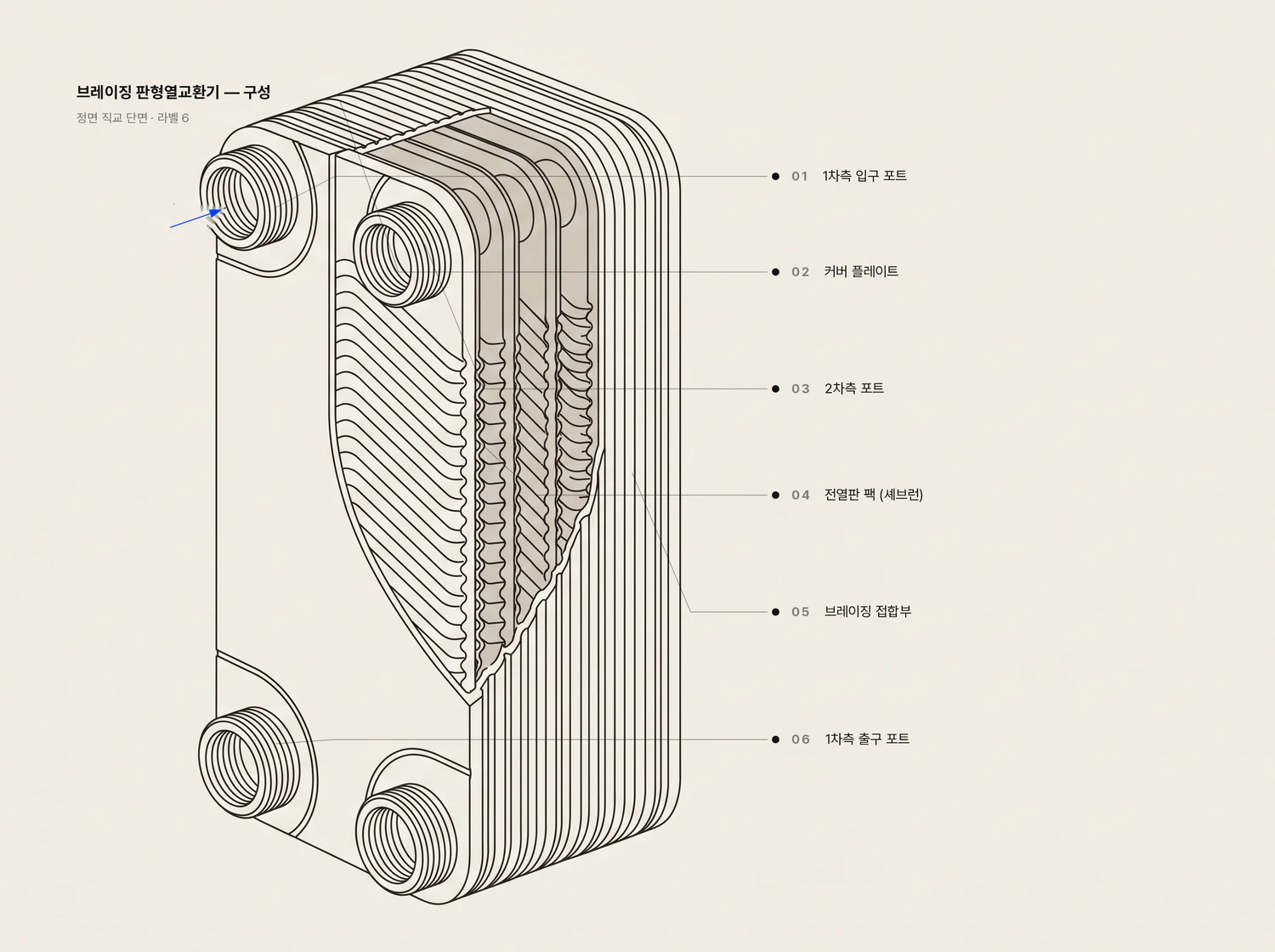

작동 원리

채널 플레이트로 온도가 다른 두 유체가 분리되어 흐르며 열만 전달합니다. 브레이징으로 접합된 접점이 채널을 밀봉하고, 유체는 좁은 채널 사이로 분배되어 대향류 또는 순향류로 흐릅니다. 유로(Pass) 구성과 접속구 형식은 시스템 조건에 맞추어 선택합니다.

채널 플레이트

스테인리스 스틸 열판을 브레이징으로 접합해 접점을 밀봉하고 연속적으로 유체가 흐르는 채널을 형성합니다.

표준 접속구 4종

수나사(PT타입), 암나사(PT타입), 동관용접타입(삽입형), 강관용접타입(삽입형) 중에서 선택합니다.

유체 흐름도 — 급탕 및 냉난방 시스템용

1 Pass, 2 Pass, 2 Pass & 2 Way, 1 Pass(X Type), 3 Pass, 1 Pass(Z Type), Dual of 2 Pass & 2 Way 의 7종으로 구성합니다.

유체 흐름도 — 냉동 사이클 시스템용

1 Pass, Dual, Dual Cross, 1 Pass(X Type), Dual(X Type), Dual Cross(Z Type), 1 Pass(Z Type), Dual of 2 Pass & 2 Way 의 8종으로 구성합니다.

냉매분배장치

증발기로 유입되는 냉매액과 증기를 균일하게 분배하기 위하여 열교환기 내부에 적용할 수 있습니다.

치수 기호

A 전체 높이, B 전체 폭, C 포트 중심 간 거리(세로), D 포트 중심 간 거리(가로 하단), D' 포트 중심 간 거리(가로 상단), E 포트 돌출/두께, F 열판 매수에 따른 전체 두께.

사양 요약

열판 재질	스테인리스 스틸
브레이징 용융제(Filler)	C (Copper) / N (Nickel)
열판 타입	H / M / L
모델 — 급탕 및 냉난방 시스템용	BC02 · BC05 · BC10 · BC25 · BC50 · BC52 · BC65 · BC70
모델 — 냉동 사이클 시스템용	BC10 · BC25 · BC50 · BC55 · BC60 · BC65
표준 접속구	수나사(PT타입) · 암나사(PT타입) · 동관용접타입(삽입형) · 강관용접타입(삽입형)
유로(Pass) 구성	급탕·냉난방용 7종 / 냉동 사이클용 8종
열교환기 허용 압력 손실	최대 50kPa (냉동기 · 지열 히트펌프 시스템 선정 기준)
주요 적용 냉매 환산치	R410A : 1.00 / R22 : 1.10 / R407C : 0.95 / R134a : 1.05
급탕난방 선정 용량 범위	100 ~ 6,000 Mcal/h (지역난방시설 기준)
냉동 · 히트펌프 선정 용량 범위	1 ~ 60 RT

선정 방법

모델명은 급탕·냉난방 시스템용이 'BC 52M – 100', 냉동 사이클 시스템용이 'BC 60H – 142' 형식입니다. ① BC 는 브레이징 판형 열교환기, ② 브레이징 용융제(Filler) C(Copper) 또는 N(Nickel), ③ 모델명(급탕·냉난방용 02, 05, 10, 25 ~ 70 / 냉동 사이클용 10, 25, 50, 55, 60, 65), ④ 열판 타입 H·M·L, ⑤ 뒤 숫자는 열판 매수를 뜻합니다. 별도의 계산식 없이 용량과 용도, 열원 조건으로 선정표에서 모델을 읽는 방식입니다.

급탕·냉난방 시스템은 필요 용량(Mcal/h)과 용도(난방 복사난방 / 급탕 일반·재열·예열), 열원(Water To Water / Steam To Water)을 정한 뒤 선정표에서 모델을 읽습니다.
선정표의 값은 표 하단의 온도 조건([℃] 1차측/2차측)과 허용압력손실([bar] 1차측/2차측)을 만족하는 기준입니다.
냉동기 및 지열 히트펌프 시스템은 압축기 운전 방식(Single / Dual)과 시스템 용량(RT)으로 모델을 선정합니다.
냉매가 R410A 이외인 경우 환산치(R410A 1.00 / R22 1.10 / R407C 0.95 / R134a 1.05)를 적용합니다.
열교환기 허용 압력 손실은 최대 50kPa 입니다.
판형 열교환기의 유로, 열판 수 및 연결 접속구는 시스템 설계 조건에 맞추어 설계되며, 열교환기 최적 선정을 위하여 당사에 문의 바랍니다.

히트펌프 시스템 순환유량 (신재생에너지 설비심사 기준) : 1RT (3.5kW) 당 11.4PLM+5%

옵션 · 부속

표준 접속구 — 수나사(PT타입)
표준 접속구 — 암나사(PT타입)
표준 접속구 — 동관용접타입(삽입형)
표준 접속구 — 강관용접타입(삽입형)
유로(Pass) 구성 — 급탕·냉난방용 7종 (1 Pass / 2 Pass / 2 Pass & 2 Way / 1 Pass(X Type) / 3 Pass / 1 Pass(Z Type) / Dual of 2 Pass & 2 Way)
유로(Pass) 구성 — 냉동 사이클용 8종 (1 Pass / Dual / Dual Cross / 1 Pass(X Type) / Dual(X Type) / Dual Cross(Z Type) / 1 Pass(Z Type) / Dual of 2 Pass & 2 Way)
브레이징 용융제(Filler) — C (Copper) / N (Nickel)
열판 타입 — H / M / L
냉매분배장치 (열교환기 내부 적용)

급탕·냉난방용 치수

MODEL	Amm	Bmm	Cmm	Dmm	D'mm	Emm	Fmm
BC02	135	40	104	18	18	20	N x (2.00±0.025)
BC05	198	84	154	40	40	20	N x (2.40±0.025)+13.0
BC10	288	117	243	72	72	30	N x (2.47±0.025)+12.6
BC25	524	117	479	72	72	30	N x (2.36±0.025)+12.6
BC50	524	242	441	159	159	37	N x (2.51±0.025)+10.3
BC52	522	258	420	140	140	27	N x (3.29±0.025)+12.0
BC65	863	363	730	230	230	38	N x (2.15±0.025)+16.6
BC70	1233	538	995	300	300	38	N x (2.50±0.025)+26.6

단위 mm · 열판수 N. F 는 열판 매수(N)에 따른 전체 두께 계산식입니다.

급탕·냉난방용 선정

용량Mcal/h	W to W 난방 · 복사난방	W to W 급탕 · 일반	W to W 급탕 · 재열	W to W 급탕 · 예열	S to W 난방 · 복사난방	S to W 급탕 · 일반
100	BC52 - 020	BC52 - 014	BC52 - 028	BC52 - 028	BC52 - 012	BC52 - 006
200	BC52 - 036	BC52 - 024	BC52 - 054	BC52 - 056	BC52 - 022	BC52 - 012
300	BC52 - 056	BC52 - 036	BC52 - 084	BC52 - 086	BC52 - 034	BC52 - 018
400	BC52 - 076	BC52 - 046	BC52 - 116	BC52 - 118	BC52 - 044	BC52 - 024
500	BC52 - 092	BC52 - 056	BC52 - 152	BC52 - 154	BC52 - 056	BC52 - 030
600	BC52 - 114	BC52 - 068	BC52 - 194	BC52 - 198	BC52 - 070	BC52 - 036
700	BC52 - 138	BC52 - 078	BC65L - 076	BC65L - 076	BC52 - 084	BC52 - 042
800	BC52 - 164	BC52 - 088	BC65L - 088	BC65L - 090	BC52 - 100	BC52 - 048
900	BC52 - 194	BC52 - 100	BC65L - 102	BC65L - 104	BC65L - 062	BC52 - 056
1000	BC65L - 076	BC65M - 082	BC65L - 118	BC65L - 120	BC65L - 070	BC52 - 062
1500	BC65L - 118	BC65M - 126	BC65L - 252	BC65L - 256	BC65L - 118	BC52 - 102
2000	BC65L - 194	BC65M - 176	BC70L - 108	BC70L - 114	BC65L - 194	BC52 - 160
2500	BC70L - 084	BC70L - 088	BC70L - 138	BC70L - 144	BC70L - 084	BC65L - 102
3000	BC70L - 102	BC70L - 108	BC70L - 172	BC70L - 178	BC70L - 102	BC65L - 134
4000	BC70L - 142	BC70L - 148	BC70L - 250	BC70L - 260	BC70L - 142	BC65L - 232
5000	BC70L - 186	BC70L - 192	-	-	BC70L - 186	BC70L - 096
6000	BC70L - 238	BC70L - 242	-	-	BC70L - 238	BC70L - 118
온도 조건 [℃] 1차측	115→50	75→35	75→55	55→35	132.9(3bar)	132.9(3bar)
온도 조건 [℃] 2차측	45→60	15→55	35→55	15→35	45→60	15→55
허용압력손실 [bar] 1차측	0.20	0.20	0.10	0.10	0.20	0.20
허용압력손실 [bar] 2차측	0.30	0.15	0.08	0.08	0.30	0.15

W to W = Water To Water(중온수 지역난방 시설 기준) · S to W = Steam To Water. 표 하단 4행은 온도 조건과 허용압력손실 조건이며, 5,000 · 6,000 Mcal/h 의 급탕 재열 · 예열은 해당 없음(-)입니다.

냉동 사이클용 치수

MODEL	Amm	Bmm	Cmm	Dmm	D'mm	Emm	Fmm
BC10	284	114	242.5	73	73	30	N x (2.50±0.025) + 10.6
BC25	524	117	479	72	72	30	N x (2.45±0.025) + 10.6
BC50	524	242	441	159	159	37	N x (2.50±0.025) + 10.6
BC55	482.6	242	400.5/370	166	155	37	N x (2.50±0.025) + 17.5
BC60	739	322	631.5/598	224	205	37	N x (2.50±0.025) + 17.5
BC65	863	363	730	230	230	38	N x (2.50±0.025) + 18

단위 mm · 열판수 N. BC55 · BC60 의 C 치수는 두 값이 병기되어 있습니다.

냉동 사이클용 선정

압축기 운전	냉동기 (Chiller) 시스템 · 시스템 용량RT	냉동기 (Chiller) 시스템 · 증발기/응축기 BPHE	지열 히트펌프 시스템 · 시스템 용량RT	지열 히트펌프 시스템 · 열원측/부하측 BPHE
Single	1 ~ 3 RT	BC10	3 ~ 7.5 RT	BC10, BC25
Single	5 ~ 10 RT	BC10, BC25	7.5 ~ 10 RT	BC25, BC50
Single	10 ~ 30 RT	BC50	10 ~ 30 RT	BC50
Dual	10 ~ 30 RT	BC55	10 ~ 30 RT	BC55
Dual	30 ~ 60 RT	BC60	30 ~ 60 RT	BC60
주요 적용 냉매 (냉매별 환산치)	R410A : 1.00 / R22 : 1.10 / R407C : 0.95 / R134a : 1.05
